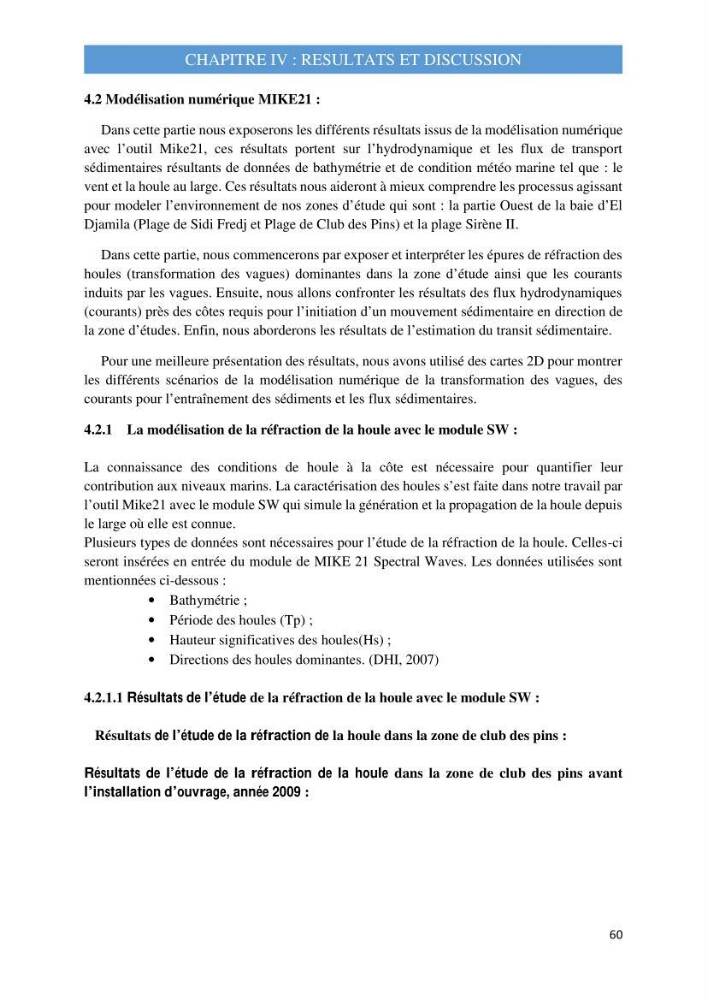

CHAPITRE IV : RESULTATS ET DISCUSSION
4.2 Modélisation numérique MIKE21 :
Dans cette partie nous exposerons les différents résultats issus de la modélisation numérique
avec l’outil Mike21, ces résultats portent sur l’hydrodynamique et les flux de transport
sédimentaires résultants de données de bathymétrie et de condition météo marine tel que : le
vent et la houle au large. Ces résultats nous aideront à mieux comprendre les processus agissant
pour modeler l’environnement de nos zones d’étude qui sont : la partie Ouest de la baie d’El
Djamila (Plage de Sidi Fredj et Plage de Club des Pins) et la plage Sirène II.
Dans cette partie, nous commencerons par exposer et interpréter les épures de réfraction des
houles (transformation des vagues) dominantes dans la zone d’étude ainsi que les courants
induits par les vagues. Ensuite, nous allons confronter les résultats des flux hydrodynamiques
(courants) près des côtes requis pour l’initiation d’un mouvement sédimentaire en direction de
la zone d’études. Enfin, nous aborderons les résultats de l’estimation du transit sédimentaire.
Pour une meilleure présentation des résultats, nous avons utilisé des cartes 2D pour montrer
les différents scénarios de la modélisation numérique de la transformation des vagues, des
courants pour l’entraînement des sédiments et les flux sédimentaires.
4.2.1 La modélisation de la réfraction de la houle avec le module SW :
La connaissance des conditions de houle à la côte est nécessaire pour quantifier leur
contribution aux niveaux marins. La caractérisation des houles s’est faite dans notre travail par
l’outil Mike21 avec le module SW qui simule la génération et la propagation de la houle depuis
le large où elle est connue.
Plusieurs types de données sont nécessaires pour l’étude de la réfraction de la houle. Celles-ci
seront insérées en entrée du module de MIKE 21 Spectral Waves. Les données utilisées sont
mentionnées ci-dessous :
Bathymétrie ;
Période des houles (Tp) ;
Hauteur significatives des houles(Hs) ;
Directions des houles dominantes. (DHI, 2007)
4.2.1.1 Résultats de l’étude de la réfraction de la houle avec le module SW :
Résultats de l’étude de la réfraction de la houle dans la zone de club des pins :
Résultats de l’étude de la réfraction de la houle dans la zone de club des pins avant
l’installation d’ouvrage, année 2009 :
