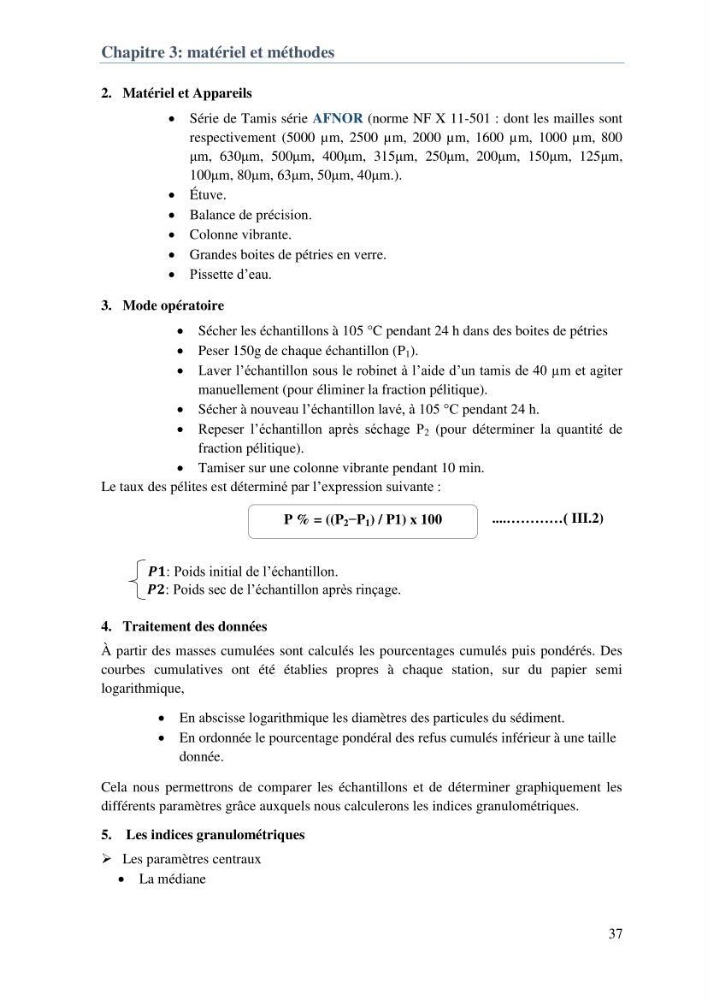

Chapitre 3: matériel et méthodes
37
2. Matériel et Appareils
 Série de Tamis série AFNOR (norme NF X 11-501 : dont les mailles sont
respectivement (5000 µm, 2500 µm, 2000 µm, 1600 µm, 1000 µm, 800
μm, 630μm, 500μm, 400μm, 315μm, 250μm, 200μm, 150μm, 125μm,
100μm, 80μm, 63μm, 50μm, 40μm.).
 Étuve.
 Balance de précision.
 Colonne vibrante.
 Grandes boites de pétries en verre.
 Pissette d’eau.
3. Mode opératoire
 Sécher les échantillons à 105 °C pendant 24 h dans des boites de pétries
 Peser 150g de chaque échantillon (P 1 ).
 Laver l’échantillon sous le robinet à l’aide d’un tamis de 40 µm et agiter
manuellement (pour éliminer la fraction pélitique).
 Sécher à nouveau l’échantillon lavé, à 105 °C pendant 24 h.
 Repeser l’échantillon après séchage P 2 (pour déterminer la quantité de
fraction pélitique).
 Tamiser sur une colonne vibrante pendant 10 min.
Le taux des pélites est déterminé par l’expression suivante :
𝑷𝟏: Poids initial de l’échantillon.
𝑷𝟐: Poids sec de l’échantillon après rinçage.
4. Traitement des données
À partir des masses cumulées sont calculés les pourcentages cumulés puis pondérés. Des
courbes cumulatives ont été établies propres à chaque station, sur du papier semi
logarithmique,
 En abscisse logarithmique les diamètres des particules du sédiment.
 En ordonnée le pourcentage pondéral des refus cumulés inférieur à une taille
donnée.
Cela nous permettrons de comparer les échantillons et de déterminer graphiquement les
différents paramètres grâce auxquels nous calculerons les indices granulométriques.
5. Les indices granulométriques
 Les paramètres centraux
 La médiane
P % = ((P 2 −P 1 ) / P1) x 100
....…………( III.2)
