56
Chapitre 4 : Etude morphosédimentaire et morphodynamique
4-1-2
Analyse granulométrique
L’analyse granulométrique permet de déterminer et observer les différents diamètres de
grains constituant un sédiment. Pour cela l’analyse consiste à les séparer et les classer selon
leurs diamètres. Ensuite une représentation graphique de l’analyse sera effectuée, ce qui nous
permet une bonne observation et exploitation d’informations.
4-1-2-1 L’analyse au laboratoire
Le traitement et l’analyse des échantillons ont été réalisés au niveau du laboratoire selon
les étapes suivantes (Figure 4.2) :

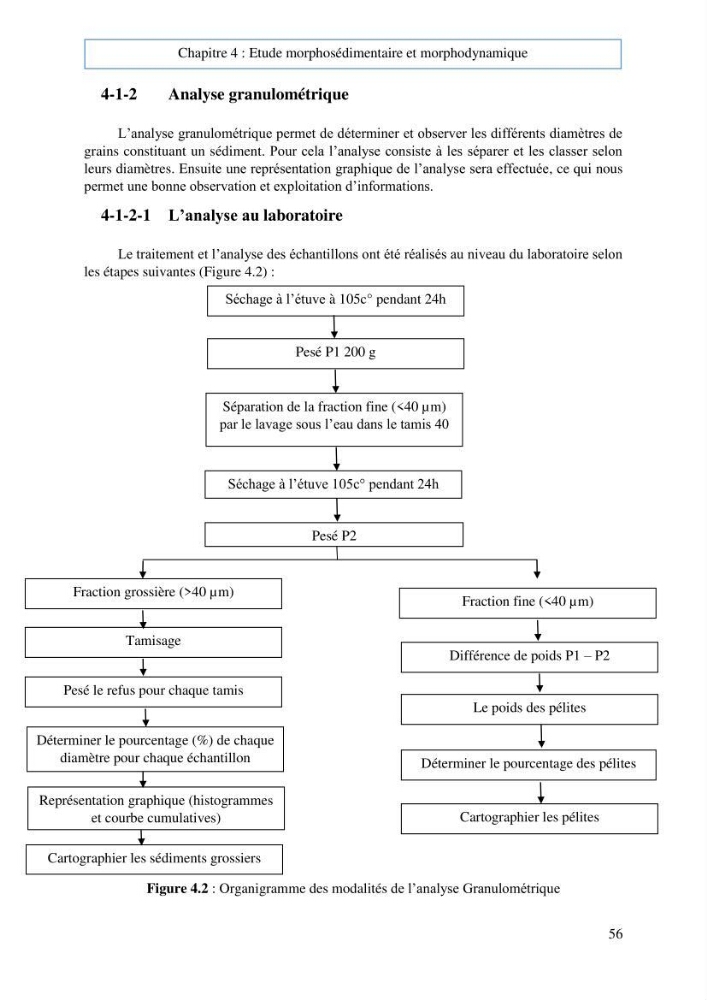

Figure 4.2 : Organigramme des modalités de l’analyse Granulométrique
Séchage à l’étuve à 105c° pendant 24h
Pesé P1 200 g
Séparation de la fraction fine (<40 µm)
par le lavage sous l’eau dans le tamis 40
Séchage à l’étuve 105c° pendant 24h
Pesé P2
Fraction fine (<40 µm)
Tamisage
Fraction grossière (>40 µm)
Différence de poids P1 – P2
Pesé le refus pour chaque tamis
Le poids des pélites
Déterminer le pourcentage des pélites
Cartographier les pélites
Déterminer le pourcentage (%) de chaque
diamètre pour chaque échantillon
Représentation graphique (histogrammes
et courbe cumulatives)
Cartographier les sédiments grossiers
