50
Chapitre 3 : Etude Morphologique
Concernant l’année 2015, les données bathymétriques anciennes sont fournies par
l’ENSSMAL.
-
Traitement numérique des données acquis
A l’aide de logiciel MIKE, un traitement numérique des données acquises a été effectué
pour représenter la bathymétrie de la zone d’étude et la détermination de son évolution.
D’abord, l’utilisation de l’application « Image Rectifier», pour géo-référencer et
introduire le système de projection pour la carte de la zone d’étude qui est une image satellitaire
téléchargée depuis Google Earth Pro. Ensuite, la création de l’espace de travail où la limitation
de la zone était effectuée, avec la séparation entre la terre et la mer par un trait de côte sous
format « .xyz » et mettre les limites au tour de notre zone, ainsi l’importation des données
bathymétriques (anciennes 2015 et récentes 2017) sous format « .xyz ». Enfin, la réalisation
des cartes bathymétriques après la génération du maillage « Mesh » et faire interpoler les
valeurs bathymétriques introduites. (Voir Annexe 5)
3-3-3 Résultats du traitement numérique des données acquises
Après le traitement numérique des données acquises, la réalisation des cartes était faite,
ces dernières vont décrire la bathymétrie de la zone d’étude ainsi son évolution.

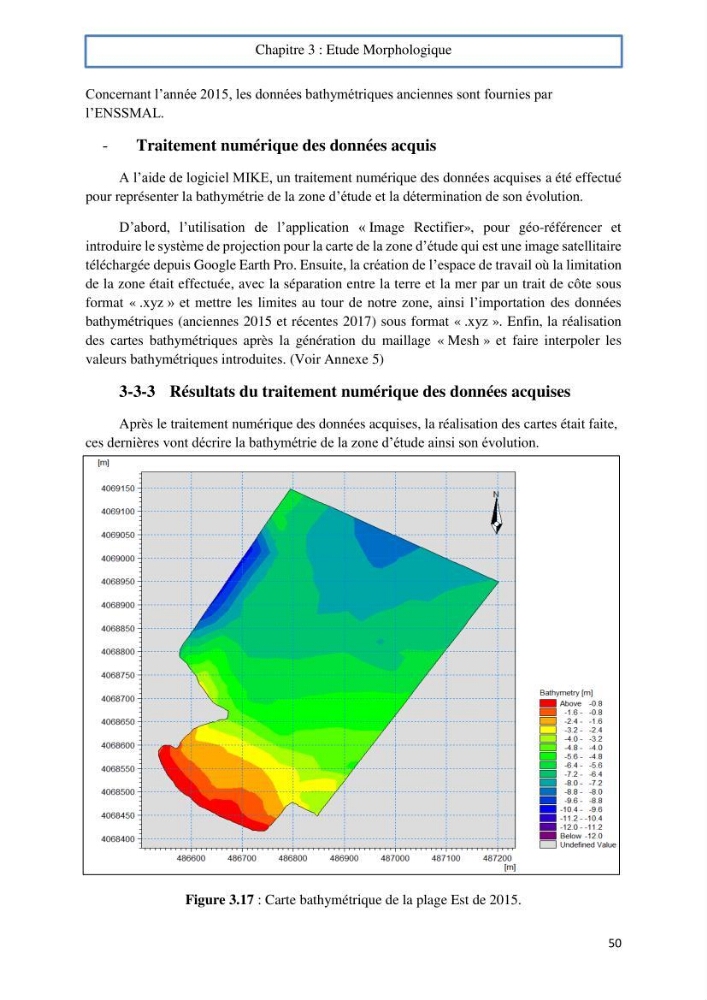

Figure 3.17 : Carte bathymétrique de la plage Est de 2015.
