Chapitre 3 : Etude Morphologique
3-2-6 Les mesures topographiques de la zone
La plage est balayée à partir de trois stations de mise en place du Théodolite. En
effectuant onze profils transversaux de la plage, s’étendent du haut de plage jusqu’au trait de
côte. Espacés entre eux avec une distance de 30 à 35 m, pour chaque profil six à neuf points de
levés ont été prises. (Figure 3.9)

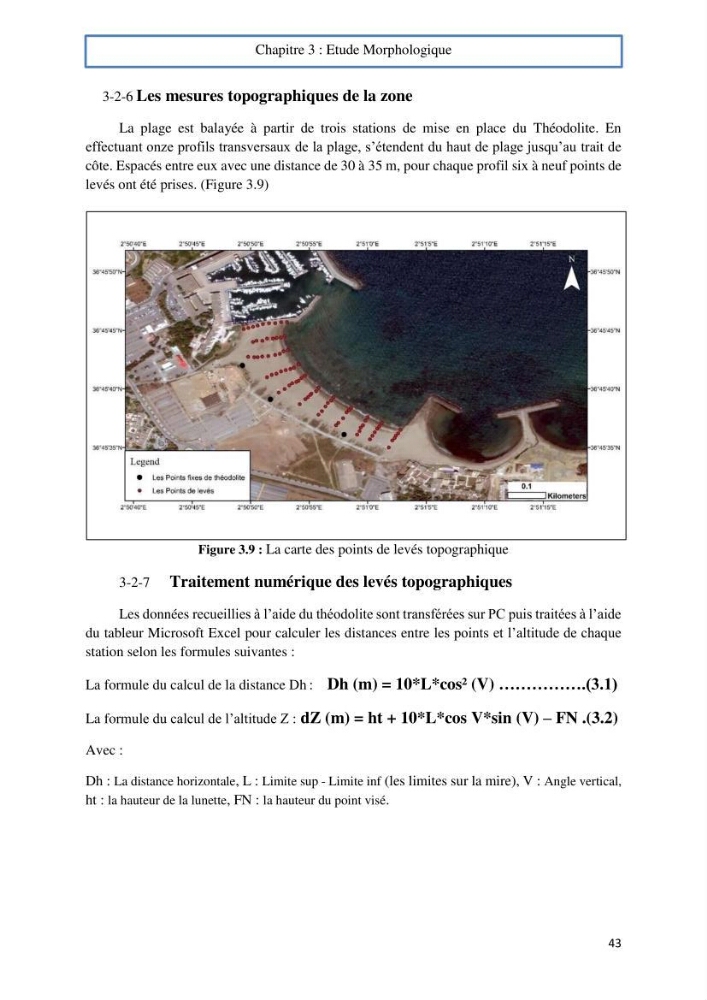

Figure 3.9 : La carte des points de levés topographique
3-2-7 Traitement numérique des levés topographiques
Les données recueillies à l’aide du théodolite sont transférées sur PC puis traitées à l’aide
du tableur Microsoft Excel pour calculer les distances entre les points et l’altitude de chaque
station selon les formules suivantes :
La formule du calcul de la distance Dh : Dh (m) = 10*L*cos² (V) …………….(3.1)
La formule du calcul de l’altitude Z : dZ (m) = ht + 10*L*cos V*sin (V) – FN .(3.2)
Avec :
Dh : La distance horizontale, L : Limite sup - Limite inf (les limites sur la mire), V : Angle vertical,
ht : la hauteur de la lunette, FN : la hauteur du point visé.
