39
Chapitre 3 : Etude Morphologique
des points d’inflexion du profil sont minutieusement levées de façon à ce que le profil mesuré
s’ajuste parfaitement à la topographie observée. (Gouriou, 2007)
3-2-1.1 L’analyse topographique
Cette étude a pour objectif d’observer et de comprendre les modifications
morphologiques rencontrées sur la plage. Pour cela, des données topographiques sont disposés,
dans un premier temps, traités afin de reconstituer, via le logiciel Surfer, la topographie
complète de la plage. Ensuite, l’objectif est d’extraire un maximum d’informations de cette
topographie. Pour cela, le calcul du volume de sable présent est effectué, et la création des
cartes résiduelles et enfin, l’extraction des profils de plage.
3-2-2 Méthode d’extraction des données topographiques

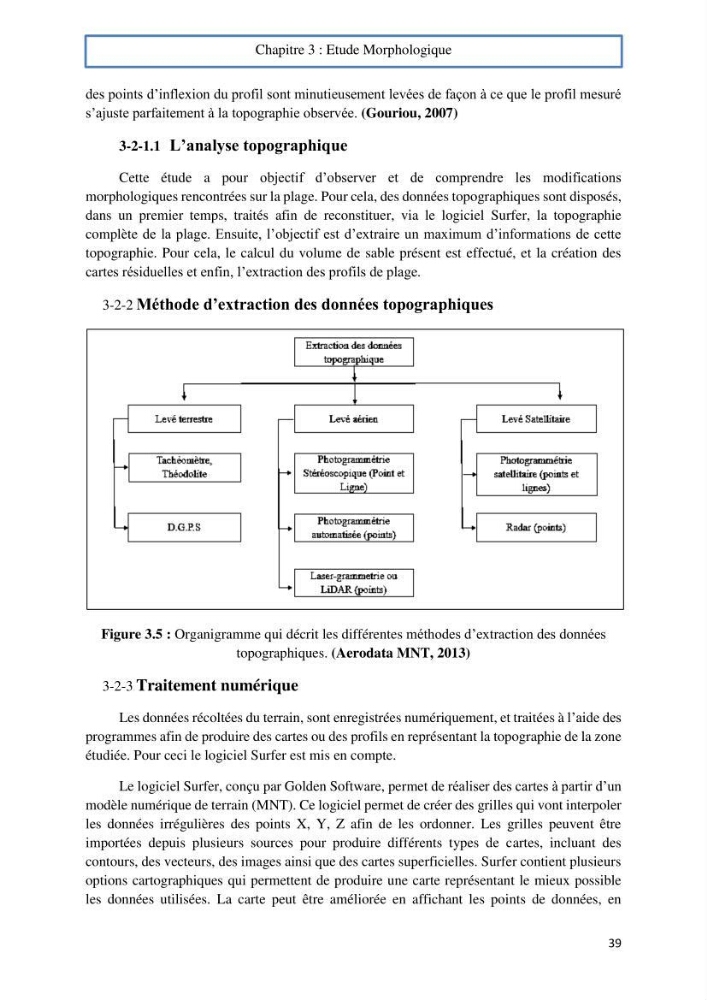

Figure 3.5 : Organigramme qui décrit les différentes méthodes d’extraction des données
topographiques. (Aerodata MNT, 2013)
3-2-3 Traitement numérique
Les données récoltées du terrain, sont enregistrées numériquement, et traitées à l’aide des
programmes afin de produire des cartes ou des profils en représentant la topographie de la zone
étudiée. Pour ceci le logiciel Surfer est mis en compte.
Le logiciel Surfer, conçu par Golden Software, permet de réaliser des cartes à partir d’un
modèle numérique de terrain (MNT). Ce logiciel permet de créer des grilles qui vont interpoler
les données irrégulières des points X, Y, Z afin de les ordonner. Les grilles peuvent être
importées depuis plusieurs sources pour produire différents types de cartes, incluant des
contours, des vecteurs, des images ainsi que des cartes superficielles. Surfer contient plusieurs
options cartographiques qui permettent de produire une carte représentant le mieux possible
les données utilisées. La carte peut être améliorée en affichant les points de données, en
Chapitre 3 : Etude Morphologique
des points d’inflexion du profil sont minutieusement levées de façon à ce que le profil mesuré
s’ajuste parfaitement à la topographie observée. (Gouriou, 2007)
3-2-1.1 L’analyse topographique
Cette étude a pour objectif d’observer et de comprendre les modifications
morphologiques rencontrées sur la plage. Pour cela, des données topographiques sont disposés,
dans un premier temps, traités afin de reconstituer, via le logiciel Surfer, la topographie
complète de la plage. Ensuite, l’objectif est d’extraire un maximum d’informations de cette
topographie. Pour cela, le calcul du volume de sable présent est effectué, et la création des
cartes résiduelles et enfin, l’extraction des profils de plage.
3-2-2 Méthode d’extraction des données topographiques
Figure 3.5 : Organigramme qui décrit les différentes méthodes d’extraction des données
topographiques. (Aerodata MNT, 2013)
3-2-3 Traitement numérique
Les données récoltées du terrain, sont enregistrées numériquement, et traitées à l’aide des
programmes afin de produire des cartes ou des profils en représentant la topographie de la zone
étudiée. Pour ceci le logiciel Surfer est mis en compte.
Le logiciel Surfer, conçu par Golden Software, permet de réaliser des cartes à partir d’un
modèle numérique de terrain (MNT). Ce logiciel permet de créer des grilles qui vont interpoler
les données irrégulières des points X, Y, Z afin de les ordonner. Les grilles peuvent être
importées depuis plusieurs sources pour produire différents types de cartes, incluant des
contours, des vecteurs, des images ainsi que des cartes superficielles. Surfer contient plusieurs
options cartographiques qui permettent de produire une carte représentant le mieux possible
les données utilisées. La carte peut être améliorée en affichant les points de données, en
