CHAPITRE IV Modélisation de la solution d’aménagement
PARITE I Modélisation numérique
ETUDE DE PROTECTION ET D’AMENAGEMENT DE LA ZONE DE VERTE RIVE, RECOURS A LA
MODELISATION PHYSIQUE ET NUMERIQUE (MIKE21,LITPACK)
68
La propagation de la houle (Figure IV-3) se traduit à l’approche du rivage par une modification de ces
paramètres à savoir une diminution de la hauteur de la houle et une déviation de l’angle d’incidence
(phénomène de réfraction).
Le paramètre Hs représente la hauteur de la houle en mètre qui varie globalement entre 0.15 et 2.25m
au niveau du site, les vecteurs représentent par leurs sens la direction de propagation de la houle, leurs
longueurs étant proportionnelles à la hauteur de la houle.
La hauteur de la houle varie au voisinage du rivage comme suit :
Les deux épis favorise la naissance du phénomène de diffraction avec une petite déviation vers les
plages (plage est et plage artificielle) le Hs varie entre 0.30 et 1.20 m pré de l’ouvrage.
A l’ouest l’ouvrage est plus exposé à l’énergie de la houle, la hauteur arrive avec une auteure de 1.2 m

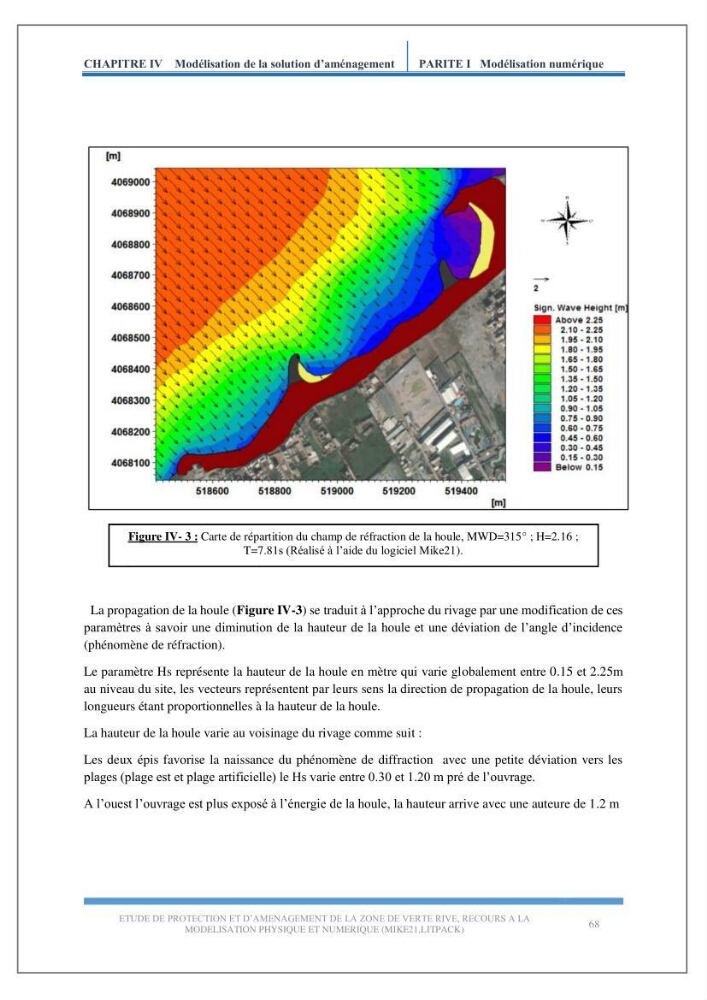

Figure IV- 3 : Carte de répartition du champ de réfraction de la houle, MWD=315° ; H=2.16 ;
T=7.81s (Réalisé à l’aide du logiciel Mike21).
