CHAPITRE IV Modélisation de la solution d’aménagement
PARITE I Modélisation numérique
ETUDE DE PROTECTION ET D’AMENAGEMENT DE LA ZONE DE VERTE RIVE, RECOURS A LA
MODELISATION PHYSIQUE ET NUMERIQUE (MIKE21,LITPACK)
66
PARTIE I : MODELISATION NUMERIQUE
I. Modélisation de la dynamique hydrosédimentaire
La modélisation numérique consiste à suivre le comportement des paramètres physiques tel que la
hauteur de houle à la coté le phénomène de réfraction, le courant le et le transport sédimentaire avec le
nouveau aménagement proposé. Ce dernier ne doit pas poser problème d’instabilité ni d’avoir une
conséquence sur le transport sédimentaire et causé le phénomène d’érosion.
I.1 Création du maillage
Le model de la modélisation numérique de la zone de Verte Rive avec la solution d’aménagement est
plus petit que le premier, c’est à dire les conditions au limites du Nord sont à – 10m de profondeur.
Le maillage est triangulaire avec un nombre de nœuds de 100000 nœuds. Les résultats sont présentés
dans les figures ci-dessous :

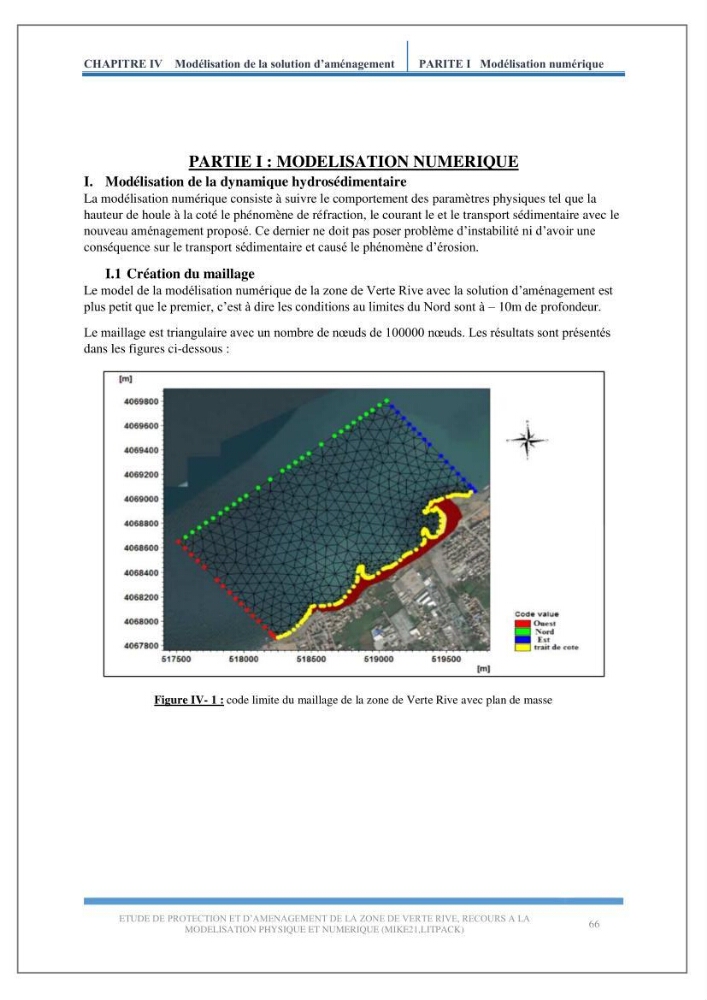

Figure IV- 1 : code limite du maillage de la zone de Verte Rive avec plan de masse
