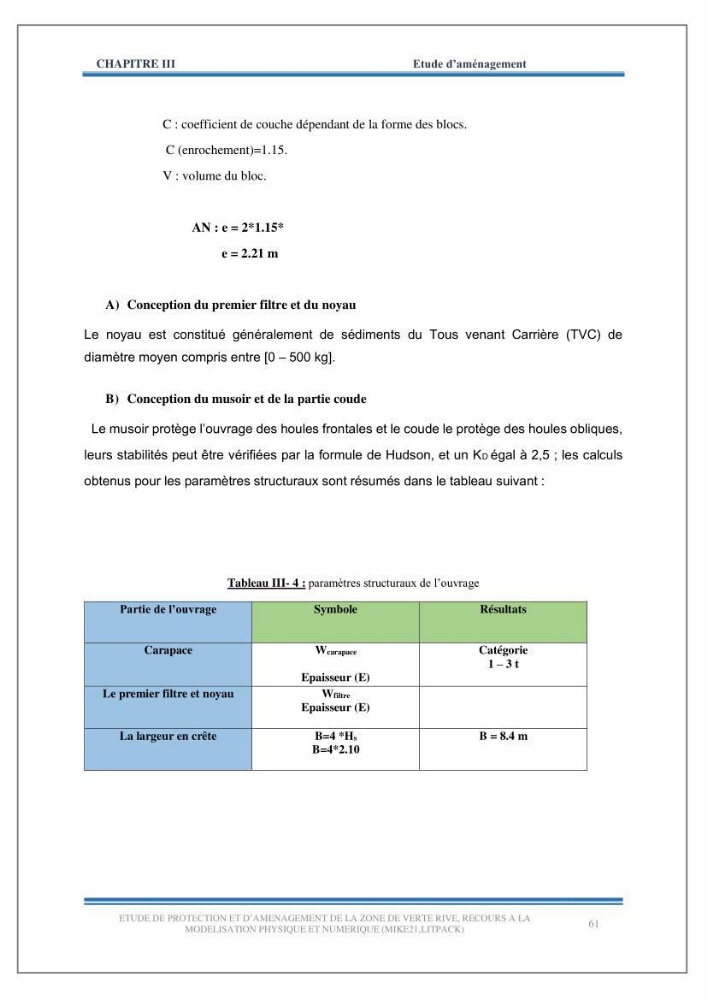

CHAPITRE III
Etude d’aménagement
ETUDE DE PROTECTION ET D’AMENAGEMENT DE LA ZONE DE VERTE RIVE, RECOURS A LA
MODELISATION PHYSIQUE ET NUMERIQUE (MIKE21,LITPACK)
61
C : coefficient de couche dépendant de la forme des blocs.
C (enrochement)=1.15.
V : volume du bloc.
AN : e = 2*1.15*
e = 2.21 m
A) Conception du premier filtre et du noyau
Le noyau est constitué généralement de sédiments du Tous venant Carrière (TVC) de
diamètre moyen compris entre [0 – 500 kg].
B) Conception du musoir et de la partie coude
Le musoir protège l’ouvrage des houles frontales et le coude le protège des houles obliques,
leurs stabilités peut être vérifiées par la formule de Hudson, et un KD égal à 2,5 ; les calculs
obtenus pour les paramètres structuraux sont résumés dans le tableau suivant :
Tableau III- 4 : paramètres structuraux de l’ouvrage
Partie de l’ouvrage
Symbole
Résultats
Carapace
Wcarapace
Epaisseur (E)
Catégorie
1 – 3 t
Le premier filtre et noyau
Wfiltre
Epaisseur (E)
La largeur en crête
B=4 *Hs
B=4*2.10
B = 8.4 m
