CHAPITRE II
Collecte et analyse des données
ETUDE DE PROTECTION ET D’AMENAGEMENT DE LA ZONE DE VERTE RIVE, RECOURS A LA
MODELISATION PHYSIQUE ET NUMERIQUE (MIKE21,LITPACK)
45
II.6
Résultats de simulation
Les résultats de simulation numérique sont présentées ci-après les directions considérées sont Nord 345
et Nord 315, les autres directions sont en Annexe
II.6.1
Action des houles de direction Nord-Ouest (345N°)
II.6.2.1 Réfraction de la houle (Spectral Wave,SW)
La propagation de la houle (Figure II-27) se traduit à l’approche du rivage par une modification de
ces paramètres à savoir une diminution de la hauteur de la houle et une déviation de l’angle d’incidence
(phénomène de réfraction).
Le paramètre Hs représente la hauteur de la houle en mètre qui varie globalement entre 0.16 et 2.24m
au niveau du site, les vecteurs représentent par leurs sens la direction de propagation de la houle, leurs
longueurs étant proportionnelles à la hauteur de la houle.
La hauteur de la houle varie au voisinage du rivage comme suit :
A l’Est la hauteur de la Hs varie entre 0 et 0.8m et entre 0.48 et 1.28m, donc elle est plus prononcer à
l’ouest qu’à l’est, la houle arrive à la cote avec une hauteur de 0.64m.

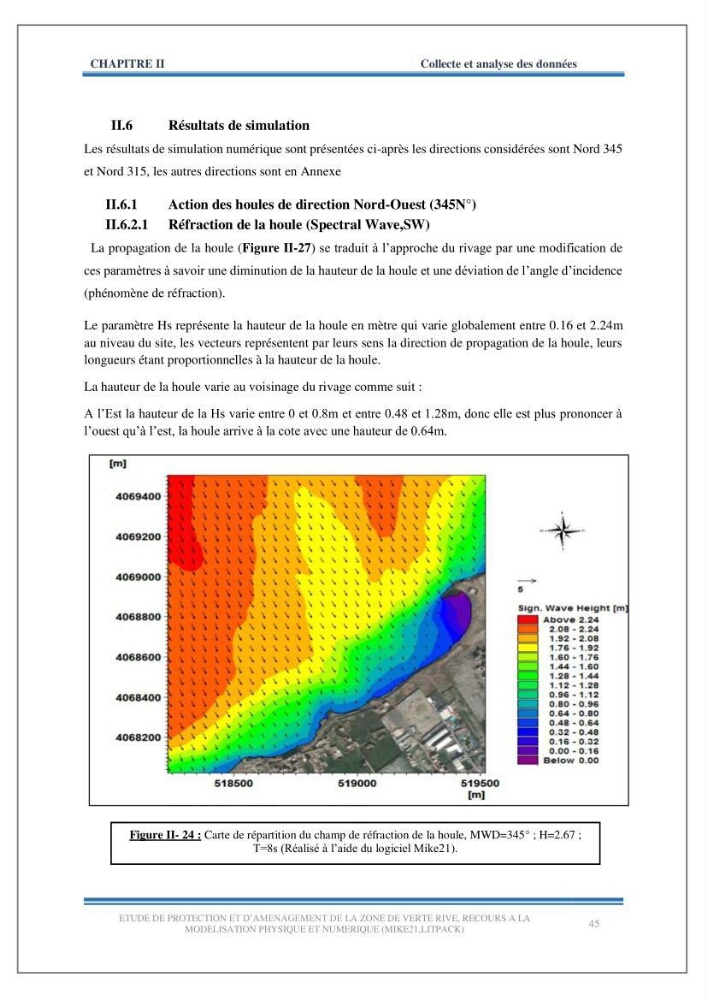

Figure II- 24 : Carte de répartition du champ de réfraction de la houle, MWD=345° ; H=2.67 ;
T=8s (Réalisé à l’aide du logiciel Mike21).
