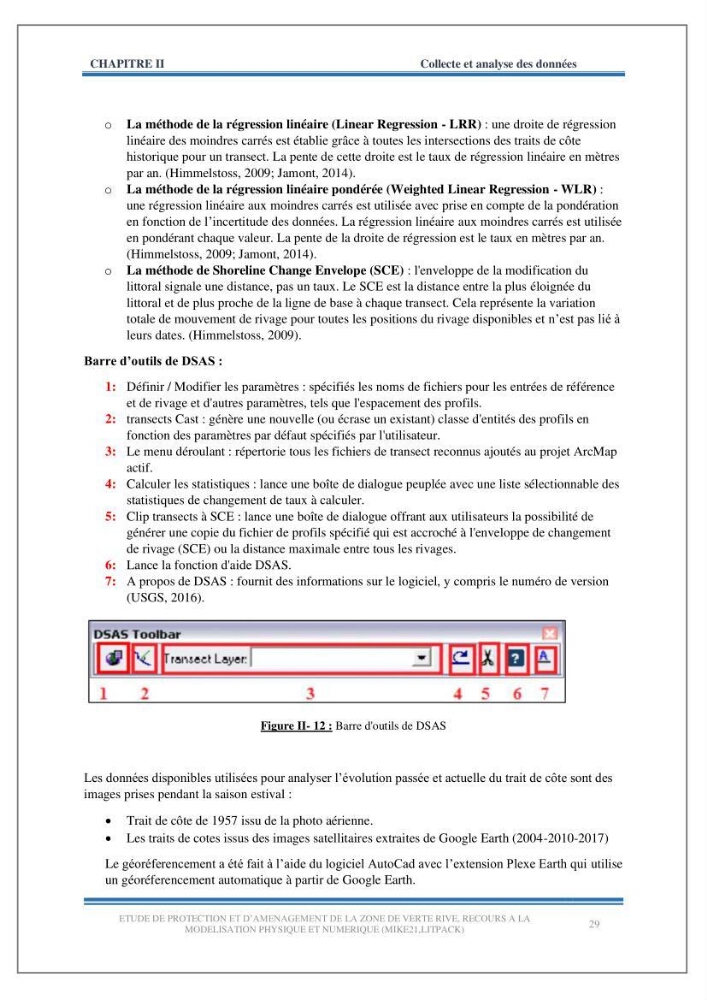

CHAPITRE II
Collecte et analyse des données
ETUDE DE PROTECTION ET D’AMENAGEMENT DE LA ZONE DE VERTE RIVE, RECOURS A LA
MODELISATION PHYSIQUE ET NUMERIQUE (MIKE21,LITPACK)
29
o La méthode de la régression linéaire (Linear Regression - LRR) : une droite de régression
linéaire des moindres carrés est établie grâce à toutes les intersections des traits de côte
historique pour un transect. La pente de cette droite est le taux de régression linéaire en mètres
par an. (Himmelstoss, 2009; Jamont, 2014).
o La méthode de la régression linéaire pondérée (Weighted Linear Regression - WLR) :
une régression linéaire aux moindres carrés est utilisée avec prise en compte de la pondération
en fonction de l’incertitude des données. La régression linéaire aux moindres carrés est utilisée
en pondérant chaque valeur. La pente de la droite de régression est le taux en mètres par an.
(Himmelstoss, 2009; Jamont, 2014).
o La méthode de Shoreline Change Envelope (SCE) : l'enveloppe de la modification du
littoral signale une distance, pas un taux. Le SCE est la distance entre la plus éloignée du
littoral et de plus proche de la ligne de base à chaque transect. Cela représente la variation
totale de mouvement de rivage pour toutes les positions du rivage disponibles et n’est pas lié à
leurs dates. (Himmelstoss, 2009).
Barre d’outils de DSAS :
1: Définir / Modifier les paramètres : spécifiés les noms de fichiers pour les entrées de référence
et de rivage et d'autres paramètres, tels que l'espacement des profils.
2: transects Cast : génère une nouvelle (ou écrase un existant) classe d'entités des profils en
fonction des paramètres par défaut spécifiés par l'utilisateur.
3: Le menu déroulant : répertorie tous les fichiers de transect reconnus ajoutés au projet ArcMap
actif.
4: Calculer les statistiques : lance une boîte de dialogue peuplée avec une liste sélectionnable des
statistiques de changement de taux à calculer.
5: Clip transects à SCE : lance une boîte de dialogue offrant aux utilisateurs la possibilité de
générer une copie du fichier de profils spécifié qui est accroché à l'enveloppe de changement
de rivage (SCE) ou la distance maximale entre tous les rivages.
6: Lance la fonction d'aide DSAS.
7: A propos de DSAS : fournit des informations sur le logiciel, y compris le numéro de version
(USGS, 2016).
Figure II- 12 : Barre d'outils de DSAS
Les données disponibles utilisées pour analyser l’évolution passée et actuelle du trait de côte sont des
images prises pendant la saison estival :
Trait de côte de 1957 issu de la photo aérienne.
Les traits de cotes issus des images satellitaires extraites de Google Earth (2004-2010-2017)
Le géoréferencement a été fait à l’aide du logiciel AutoCad avec l’extension Plexe Earth qui utilise
un géoréferencement automatique à partir de Google Earth.
