CHAPITRE II
Collecte et analyse des données
ETUDE DE PROTECTION ET D’AMENAGEMENT DE LA ZONE DE VERTE RIVE, RECOURS A LA
MODELISATION PHYSIQUE ET NUMERIQUE (MIKE21,LITPACK)
24
La bathymétrie de l’année 2017 de la zone de Verte Rive présente des courbes de niveaux
allant de 0m Jusqu’à -12 m de profondeur, on remarque que dans les premiers mètres la
bathymétrie ne varie pas beaucoup jusqu’à -3m de profondeur, on peut distinguer deux types
de fonds :
Coté est : le fond est irrégulier les isobathes sont très proches, on remarque que la pente est
abrupte ca est dû à la déformation du fond qui un platier rocheux.
Côté ouest : le côté ouest est plus au moins régulier à partir de la profondeur de -2 m jusqu’à –
10, la pente est douce. Voir Figure II-7 ; Figure II-6.
A partir de la carte bathymétrique 3D (Figure II-7), on peut tirer les principales caractéristiques
sur la géomorphologie sous-marine du site de Verte Rive 2017.

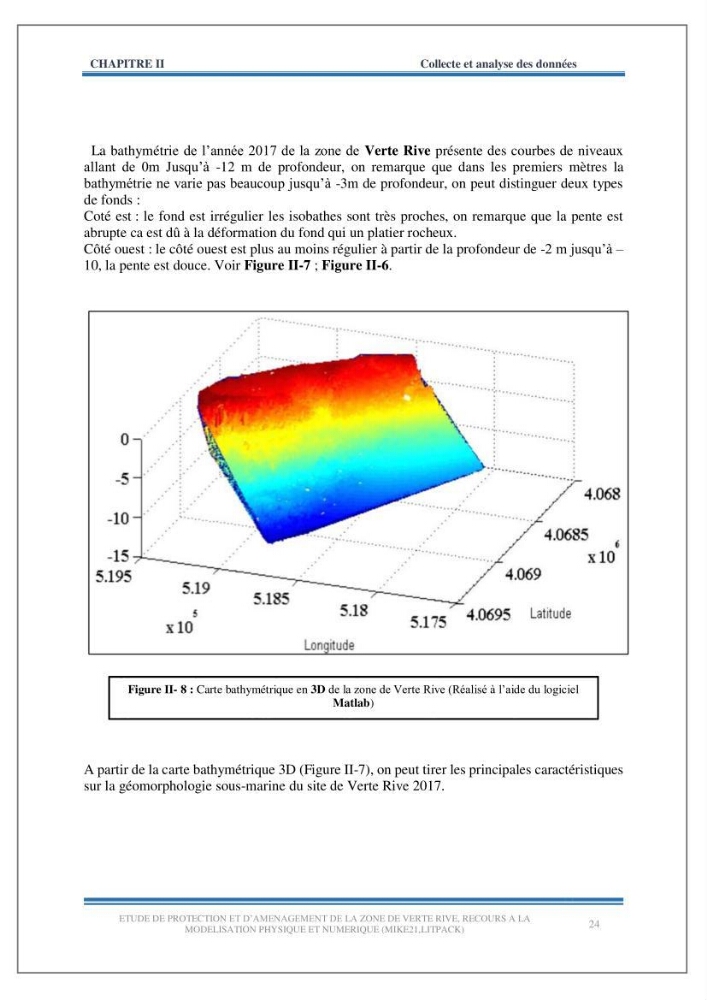

Figure II- 8 : Carte bathymétrique en 3D de la zone de Verte Rive (Réalisé à l’aide du logiciel
Matlab)
