CHAPITRE V : Évolution de la dynamique des petits fonds aux abords de la frange côtière de Bordj El Kiffan
68
type « petit métier » et travaux côtiers. L’embarcation était munie d’un échosondeur et d’un
GPS de la marque Furono.
Le départ à la zone d’étude était du port de Sidi Fredj à 9h, l’échantillonnage et le levé
bathymétrique s’étaient déroulés de 12h à14h. Les conditions climatiques étaient favorables
lors des premiers prélèvements, par contre pour le reste des prélèvements la mer est devenu
très agitée.

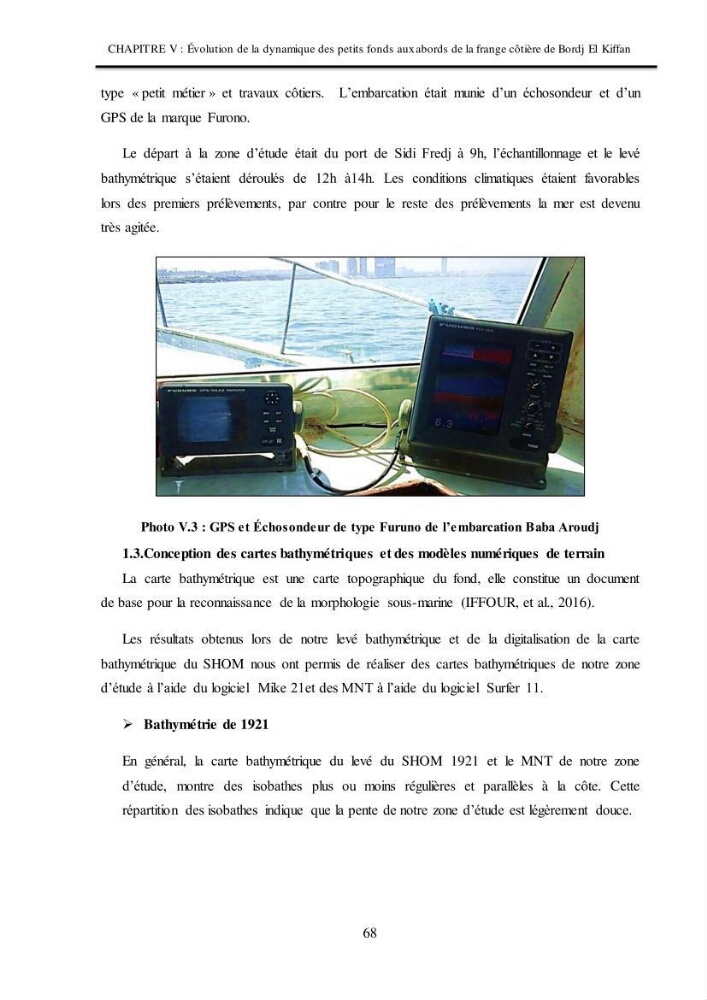

Photo V.3 : GPS et Échosondeur de type Furuno de l’embarcation Baba Aroudj
1.3.Conception des cartes bathymétriques et des modèles numériques de terrain
La carte bathymétrique est une carte topographique du fond, elle constitue un document
de base pour la reconnaissance de la morphologie sous-marine (IFFOUR, et al., 2016).
Les résultats obtenus lors de notre levé bathymétrique et de la digitalisation de la carte
bathymétrique du SHOM nous ont permis de réaliser des cartes bathymétriques de notre zone
d’étude à l’aide du logiciel Mike 21et des MNT à l’aide du logiciel Surfer 11.
Bathymétrie de 1921
En général, la carte bathymétrique du levé du SHOM 1921 et le MNT de notre zone
d’étude, montre des isobathes plus ou moins régulières et parallèles à la côte. Cette
répartition des isobathes indique que la pente de notre zone d’étude est légèrement douce.
68
type « petit métier » et travaux côtiers. L’embarcation était munie d’un échosondeur et d’un
GPS de la marque Furono.
Le départ à la zone d’étude était du port de Sidi Fredj à 9h, l’échantillonnage et le levé
bathymétrique s’étaient déroulés de 12h à14h. Les conditions climatiques étaient favorables
lors des premiers prélèvements, par contre pour le reste des prélèvements la mer est devenu
très agitée.
Photo V.3 : GPS et Échosondeur de type Furuno de l’embarcation Baba Aroudj
1.3.Conception des cartes bathymétriques et des modèles numériques de terrain
La carte bathymétrique est une carte topographique du fond, elle constitue un document
de base pour la reconnaissance de la morphologie sous-marine (IFFOUR, et al., 2016).
Les résultats obtenus lors de notre levé bathymétrique et de la digitalisation de la carte
bathymétrique du SHOM nous ont permis de réaliser des cartes bathymétriques de notre zone
d’étude à l’aide du logiciel Mike 21et des MNT à l’aide du logiciel Surfer 11.
Bathymétrie de 1921
En général, la carte bathymétrique du levé du SHOM 1921 et le MNT de notre zone
d’étude, montre des isobathes plus ou moins régulières et parallèles à la côte. Cette
répartition des isobathes indique que la pente de notre zone d’étude est légèrement douce.
