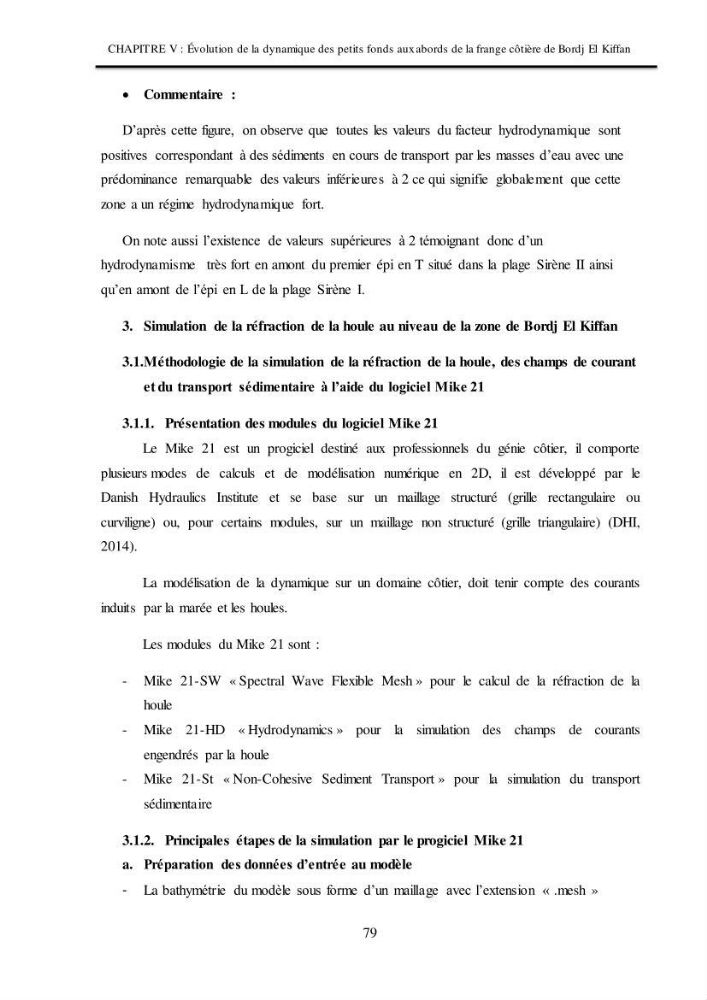

CHAPITRE V : Évolution de la dynamique des petits fonds aux abords de la frange côtière de Bordj El Kiffan
79
Commentaire :
D’après cette figure, on observe que toutes les valeurs du facteur hydrodynamique sont
positives correspondant à des sédiments en cours de transport par les masses d’eau avec une
prédominance remarquable des valeurs inférieures à 2 ce qui signifie globalement que cette
zone a un régime hydrodynamique fort.
On note aussi l’existence de valeurs supérieures à 2 témoignant donc d’un
hydrodynamisme très fort en amont du premier épi en T situé dans la plage Sirène II ainsi
qu’en amont de l’épi en L de la plage Sirène I.
3. Simulation de la réfraction de la houle au niveau de la zone de Bordj El Kiffan
3.1.Méthodologie de la simulation de la réfraction de la houle, des champs de courant
et du transport sédimentaire à l’aide du logiciel Mike 21
3.1.1. Présentation des modules du logiciel Mike 21
Le Mike 21 est un progiciel destiné aux professionnels du génie côtier, il comporte
plusieurs modes de calculs et de modélisation numérique en 2D, il est développé par le
Danish Hydraulics Institute et se base sur un maillage structuré (grille rectangulaire ou
curviligne) ou, pour certains modules, sur un maillage non structuré (grille triangulaire) (DHI,
2014).
La modélisation de la dynamique sur un domaine côtier, doit tenir compte des courants
induits par la marée et les houles.
Les modules du Mike 21 sont :
- Mike 21-SW « Spectral Wave Flexible Mesh » pour le calcul de la réfraction de la
houle
- Mike 21-HD « Hydrodynamics » pour la simulation des champs de courants
engendrés par la houle
- Mike 21-St « Non-Cohesive Sediment Transport » pour la simulation du transport
sédimentaire
3.1.2. Principales étapes de la simulation par le progiciel Mike 21
a. Préparation des données d’entrée au modèle
- La bathymétrie du modèle sous forme d’un maillage avec l’extension « .mesh »
