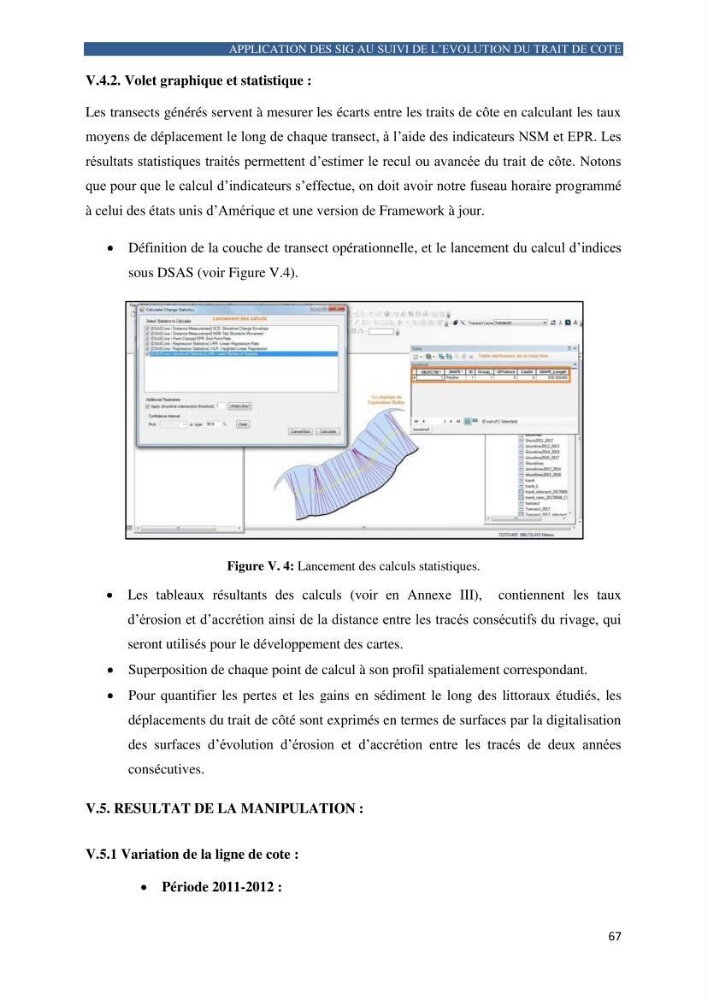

APPLICATION DES SIG AU SUIVI DE L’EVOLUTION DU TRAIT DE COTE
67
V.4.2. Volet graphique et statistique :
Les transects générés servent à mesurer les écarts entre les traits de côte en calculant les taux
moyens de déplacement le long de chaque transect, à l’aide des indicateurs NSM et EPR. Les
résultats statistiques traités permettent d’estimer le recul ou avancée du trait de côte. Notons
que pour que le calcul d’indicateurs s’effectue, on doit avoir notre fuseau horaire programmé
à celui des états unis d’Amérique et une version de Framework à jour.
Définition de la couche de transect opérationnelle, et le lancement du calcul d’indices
sous DSAS (voir Figure V.4).
Figure V. 4: Lancement des calculs statistiques.
Les tableaux résultants des calculs (voir en Annexe III), contiennent les taux
d’érosion et d’accrétion ainsi de la distance entre les tracés consécutifs du rivage, qui
seront utilisés pour le développement des cartes.
Superposition de chaque point de calcul à son profil spatialement correspondant.
Pour quantifier les pertes et les gains en sédiment le long des littoraux étudiés, les
déplacements du trait de côté sont exprimés en termes de surfaces par la digitalisation
des surfaces d’évolution d’érosion et d’accrétion entre les tracés de deux années
consécutives.
V.5. RESULTAT DE LA MANIPULATION :
V.5.1 Variation de la ligne de cote :
Période 2011-2012 :
