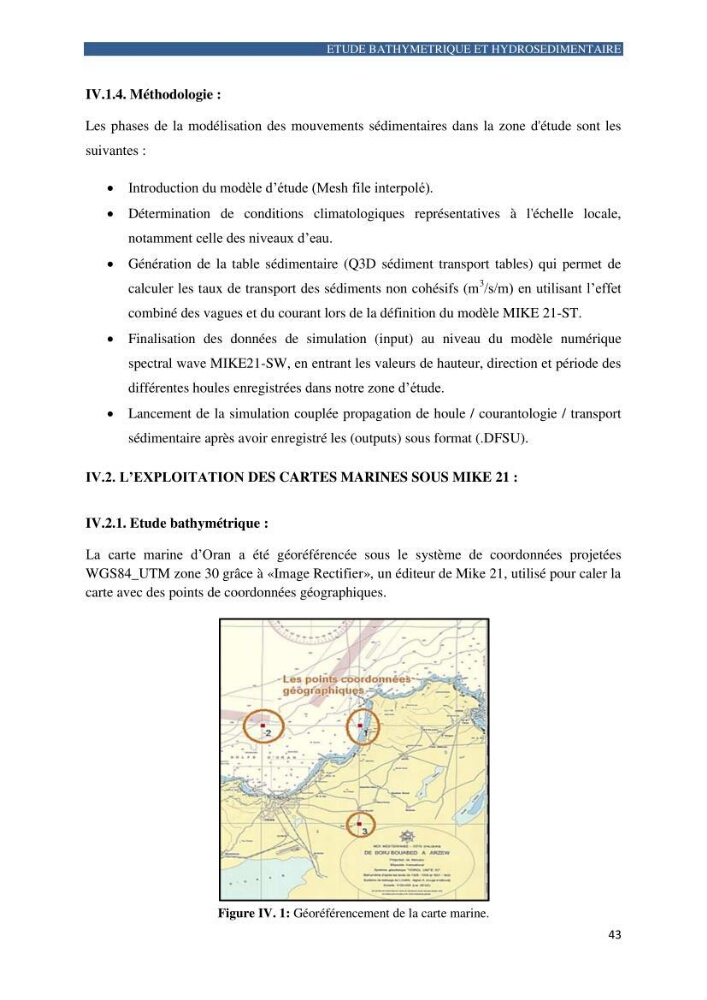

ETUDE BATHYMETRIQUE ET HYDROSEDIMENTAIRE
43
IV.1.4. Méthodologie :
Les phases de la modélisation des mouvements sédimentaires dans la zone d'étude sont les
suivantes :
Introduction du modèle d’étude (Mesh file interpolé).
Détermination de conditions climatologiques représentatives à l'échelle locale,
notamment celle des niveaux d’eau.
Génération de la table sédimentaire (Q3D sédiment transport tables) qui permet de
calculer les taux de transport des sédiments non cohésifs (m
3
/s/m) en utilisant l’effet
combiné des vagues et du courant lors de la définition du modèle MIKE 21-ST.
Finalisation des données de simulation (input) au niveau du modèle numérique
spectral wave MIKE21-SW, en entrant les valeurs de hauteur, direction et période des
différentes houles enregistrées dans notre zone d’étude.
Lancement de la simulation couplée propagation de houle / courantologie / transport
sédimentaire après avoir enregistré les (outputs) sous format (.DFSU).
IV.2. L’EXPLOITATION DES CARTES MARINES SOUS MIKE 21 :
IV.2.1. Etude bathymétrique :
La carte marine d’Oran a été géoréférencée sous le système de coordonnées projetées
WGS84_UTM zone 30 grâce à «Image Rectifier», un éditeur de Mike 21, utilisé pour caler la
carte avec des points de coordonnées géographiques.
Figure IV. 1: Géoréférencement de la carte marine.
43
IV.1.4. Méthodologie :
Les phases de la modélisation des mouvements sédimentaires dans la zone d'étude sont les
suivantes :
Introduction du modèle d’étude (Mesh file interpolé).
Détermination de conditions climatologiques représentatives à l'échelle locale,
notamment celle des niveaux d’eau.
Génération de la table sédimentaire (Q3D sédiment transport tables) qui permet de
calculer les taux de transport des sédiments non cohésifs (m
3
/s/m) en utilisant l’effet
combiné des vagues et du courant lors de la définition du modèle MIKE 21-ST.
Finalisation des données de simulation (input) au niveau du modèle numérique
spectral wave MIKE21-SW, en entrant les valeurs de hauteur, direction et période des
différentes houles enregistrées dans notre zone d’étude.
Lancement de la simulation couplée propagation de houle / courantologie / transport
sédimentaire après avoir enregistré les (outputs) sous format (.DFSU).
IV.2. L’EXPLOITATION DES CARTES MARINES SOUS MIKE 21 :
IV.2.1. Etude bathymétrique :
La carte marine d’Oran a été géoréférencée sous le système de coordonnées projetées
WGS84_UTM zone 30 grâce à «Image Rectifier», un éditeur de Mike 21, utilisé pour caler la
carte avec des points de coordonnées géographiques.
Figure IV. 1: Géoréférencement de la carte marine.
