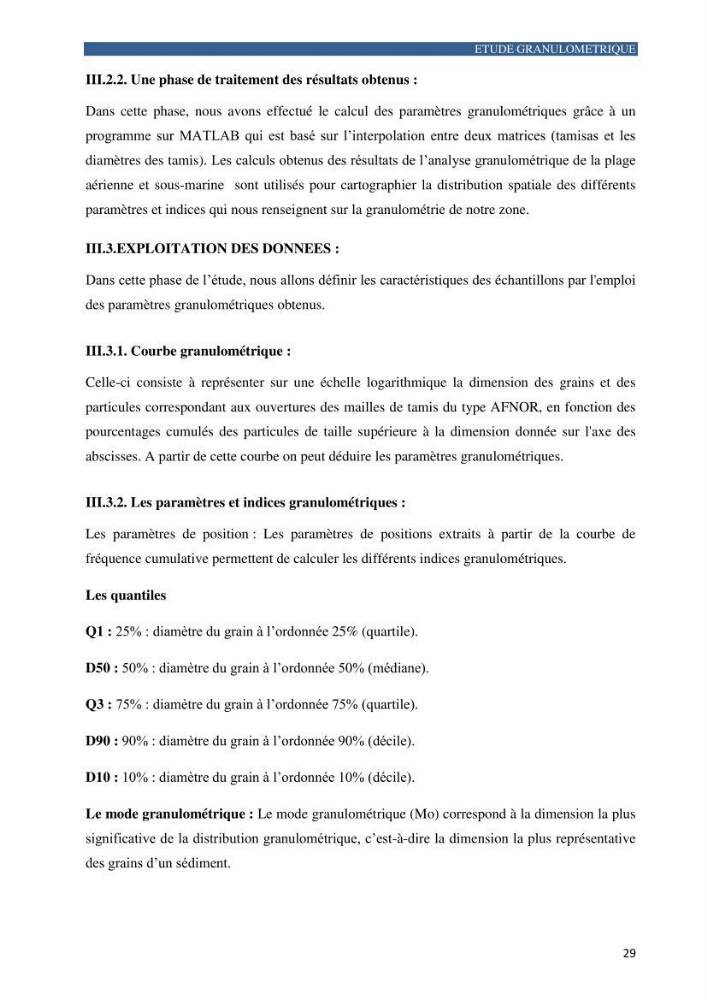

ETUDE GRANULOMETRIQUE
29
III.2.2. Une phase de traitement des résultats obtenus :
Dans cette phase, nous avons effectué le calcul des paramètres granulométriques grâce à un
programme sur MATLAB qui est basé sur l’interpolation entre deux matrices (tamisas et les
diamètres des tamis). Les calculs obtenus des résultats de l’analyse granulométrique de la plage
aérienne et sous-marine sont utilisés pour cartographier la distribution spatiale des différents
paramètres et indices qui nous renseignent sur la granulométrie de notre zone.
III.3.EXPLOITATION DES DONNEES :
Dans cette phase de l’étude, nous allons définir les caractéristiques des échantillons par l'emploi
des paramètres granulométriques obtenus.
III.3.1. Courbe granulométrique :
Celle-ci consiste à représenter sur une échelle logarithmique la dimension des grains et des
particules correspondant aux ouvertures des mailles de tamis du type AFNOR, en fonction des
pourcentages cumulés des particules de taille supérieure à la dimension donnée sur l'axe des
abscisses. A partir de cette courbe on peut déduire les paramètres granulométriques.
III.3.2. Les paramètres et indices granulométriques :
Les paramètres de position : Les paramètres de positions extraits à partir de la courbe de
fréquence cumulative permettent de calculer les différents indices granulométriques.
Les quantiles
Q1 : 25% : diamètre du grain à l’ordonnée 25% (quartile).
D50 : 50% : diamètre du grain à l’ordonnée 50% (médiane).
Q3 : 75% : diamètre du grain à l’ordonnée 75% (quartile).
D90 : 90% : diamètre du grain à l’ordonnée 90% (décile).
D10 : 10% : diamètre du grain à l’ordonnée 10% (décile).
Le mode granulométrique : Le mode granulométrique (Mo) correspond à la dimension la plus
significative de la distribution granulométrique, c’est-à-dire la dimension la plus représentative
des grains d’un sédiment.
