Chapitre III : Analyse granulométrique
40
Cartographie morpho-sédimentaire
BRGM (2007)
1
Vase
2
Sable très fins à fins
3
sable fins à moyens
4
sable moyens à grossiers (ride cm)
5
sable moyens à grossiers (ride dm)
6
Gravier très fin
7
Fond rocheux envasés
8
Fond rocheux colonisés
9
Fond rocheux peu colonisés
10
Débris à galets non-consolidés
11
Fonds hétérogène

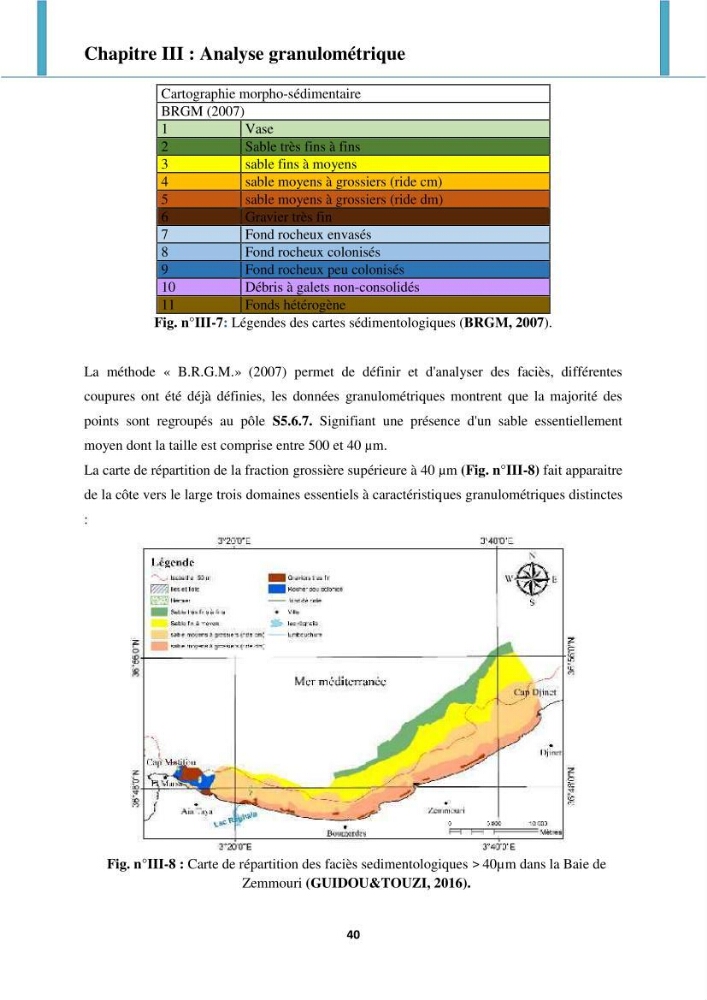

Fig. n°III-7: Légendes des cartes sédimentologiques (BRGM, 2007).
La méthode « B.R.G.M.» (2007) permet de définir et d'analyser des faciès, différentes
coupures ont été déjà définies, les données granulométriques montrent que la majorité des
points sont regroupés au pôle S5.6.7. Signifiant une présence d'un sable essentiellement
moyen dont la taille est comprise entre 500 et 40 μm.
La carte de répartition de la fraction grossière supérieure à 40 μm (Fig. n°III-8) fait apparaitre
de la côte vers le large trois domaines essentiels à caractéristiques granulométriques distinctes
:
Fig. n°III-8 : Carte de répartition des faciès sedimentologiques > 40µm dans la Baie de
Zemmouri (GUIDOU&TOUZI, 2016).
