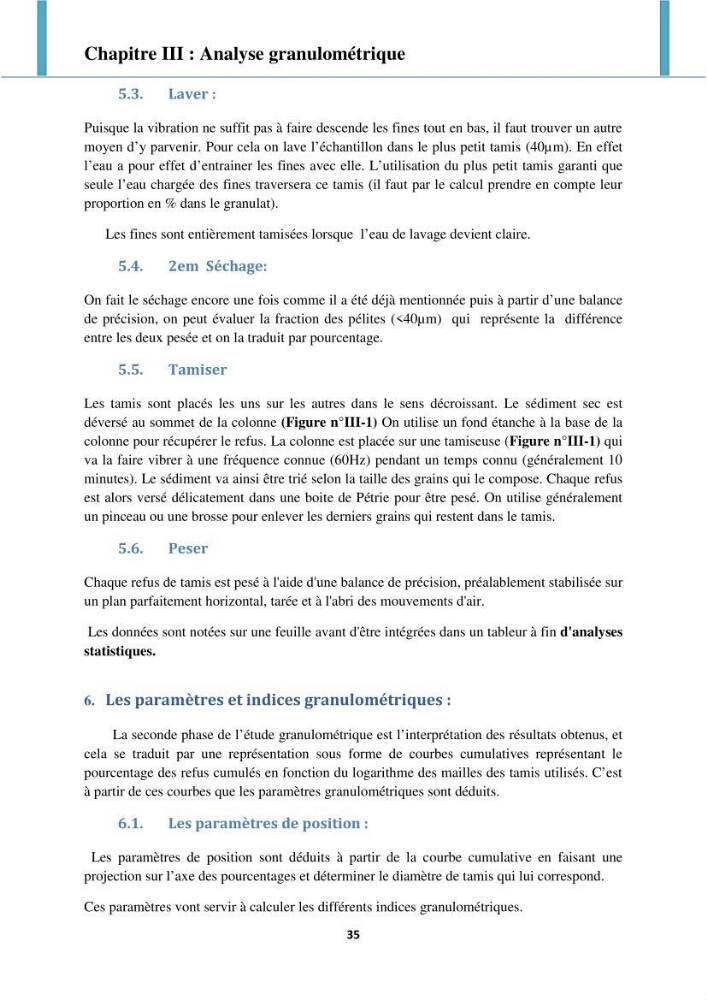

Chapitre III : Analyse granulométrique
35
5.3.
Laver :
Puisque la vibration ne suffit pas à faire descende les fines tout en bas, il faut trouver un autre
moyen d’y parvenir. Pour cela on lave l’échantillon dans le plus petit tamis (40µm). En effet
l’eau a pour effet d’entrainer les fines avec elle. L’utilisation du plus petit tamis garanti que
seule l’eau chargée des fines traversera ce tamis (il faut par le calcul prendre en compte leur
proportion en % dans le granulat).
Les fines sont entièrement tamisées lorsque l’eau de lavage devient claire.
5.4.
2em Séchage:
On fait le séchage encore une fois comme il a été déjà mentionnée puis à partir d’une balance
de précision, on peut évaluer la fraction des pélites (<40µm) qui représente la différence
entre les deux pesée et on la traduit par pourcentage.
5.5.
Tamiser
Les tamis sont placés les uns sur les autres dans le sens décroissant. Le sédiment sec est
déversé au sommet de la colonne (Figure n°III-1) On utilise un fond étanche à la base de la
colonne pour récupérer le refus. La colonne est placée sur une tamiseuse (Figure n°III-1) qui
va la faire vibrer à une fréquence connue (60Hz) pendant un temps connu (généralement 10
minutes). Le sédiment va ainsi être trié selon la taille des grains qui le compose. Chaque refus
est alors versé délicatement dans une boite de Pétrie pour être pesé. On utilise généralement
un pinceau ou une brosse pour enlever les derniers grains qui restent dans le tamis.
5.6.
Peser
Chaque refus de tamis est pesé à l'aide d'une balance de précision, préalablement stabilisée sur
un plan parfaitement horizontal, tarée et à l'abri des mouvements d'air.
Les données sont notées sur une feuille avant d'être intégrées dans un tableur à fin d'analyses
statistiques.
6. Les paramètres et indices granulométriques :
La seconde phase de l’étude granulométrique est l’interprétation des résultats obtenus, et
cela se traduit par une représentation sous forme de courbes cumulatives représentant le
pourcentage des refus cumulés en fonction du logarithme des mailles des tamis utilisés. C’est
à partir de ces courbes que les paramètres granulométriques sont déduits.
6.1.
Les paramètres de position :
Les paramètres de position sont déduits à partir de la courbe cumulative en faisant une
projection sur l’axe des pourcentages et déterminer le diamètre de tamis qui lui correspond.
Ces paramètres vont servir à calculer les différents indices granulométriques.
