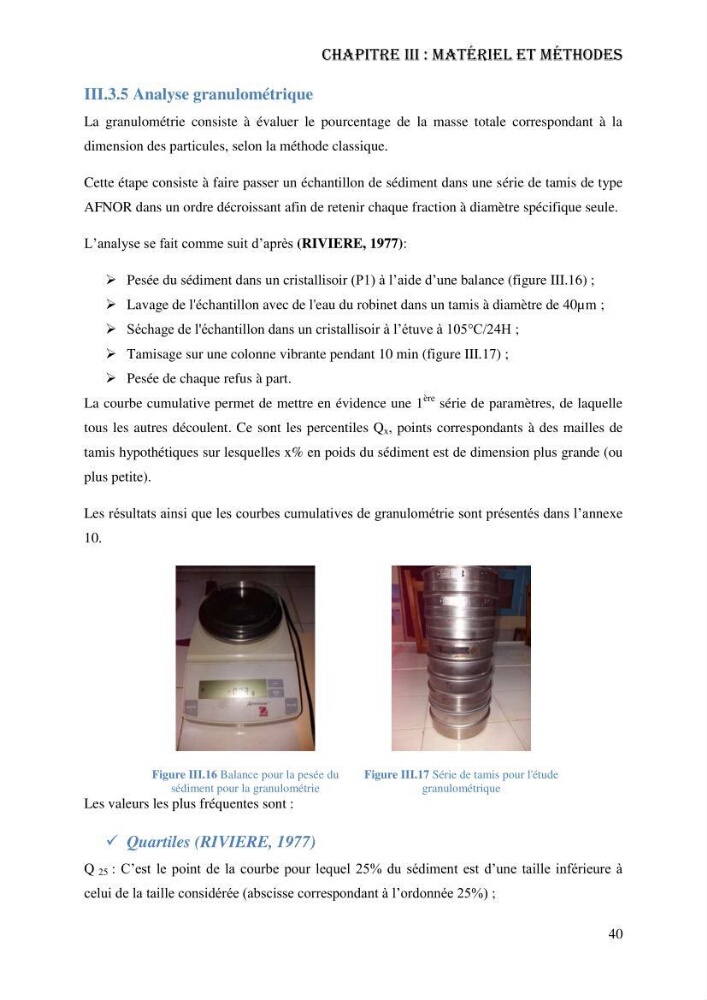

Chapitre III : Matériel et Méthodes
40
III.3.5 Analyse granulométrique
La granulométrie consiste à évaluer le pourcentage de la masse totale correspondant à la
dimension des particules, selon la méthode classique.
Cette étape consiste à faire passer un échantillon de sédiment dans une série de tamis de type
AFNOR dans un ordre décroissant afin de retenir chaque fraction à diamètre spécifique seule.
L’analyse se fait comme suit d’après (RIVIERE, 1977):
 Pesée du sédiment dans un cristallisoir (P1) à l’aide d’une balance (figure III.16) ;
 Lavage de l'échantillon avec de l'eau du robinet dans un tamis à diamètre de 40µm ;
 Séchage de l'échantillon dans un cristallisoir à l’étuve à 105°C/24H ;
 Tamisage sur une colonne vibrante pendant 10 min (figure III.17) ;
 Pesée de chaque refus à part.
La courbe cumulative permet de mettre en évidence une 1
ère série de paramètres, de laquelle
tous les autres découlent. Ce sont les percentiles Q x , points correspondants à des mailles de
tamis hypothétiques sur lesquelles x% en poids du sédiment est de dimension plus grande (ou
plus petite).
Les résultats ainsi que les courbes cumulatives de granulométrie sont présentés dans l’annexe
10.
Figure III.16 Balance pour la pesée du
sédiment pour la granulométrie
Figure III.17 Série de tamis pour l'étude
granulométrique
Les valeurs les plus fréquentes sont :
 Quartiles (RIVIERE, 1977)
Q 25 : C’est le point de la courbe pour lequel 25% du sédiment est d’une taille inférieure à
celui de la taille considérée (abscisse correspondant à l’ordonnée 25%) ;
