Chapitre III : Matériels et Méthodes
40
- Une direction approximativement perpendiculaire à la côte pour mesurer les effets d’une houle
frontale (315°N) ;
- Deux directions de houle à incidence oblique (270°N, 360N) ;
- La direction de (45°N) qui est plus au moins énergétique peut atteindre notre zone d’étude par
réfraction même si notre zone est abritée par le Ras Acrata.
III.1.7.3. Etapes de modélisation sur SWAN :
Afin de obtenir des cartes de réfraction de la houle comme celle issue du LEM, deux logiciel sont
couplés il s’agit du logiciel des SIG surfer v.13 comme surface de saisie de données et d’acquisition
de résultats, ainsi que le Logiciel SWAN comme calculateur .L'étude de la propagation de la houle
sur un site réel comporte trois phases principales, présentées schématiquement sur l’organigramme
ci-dessous (Fig.III.5):

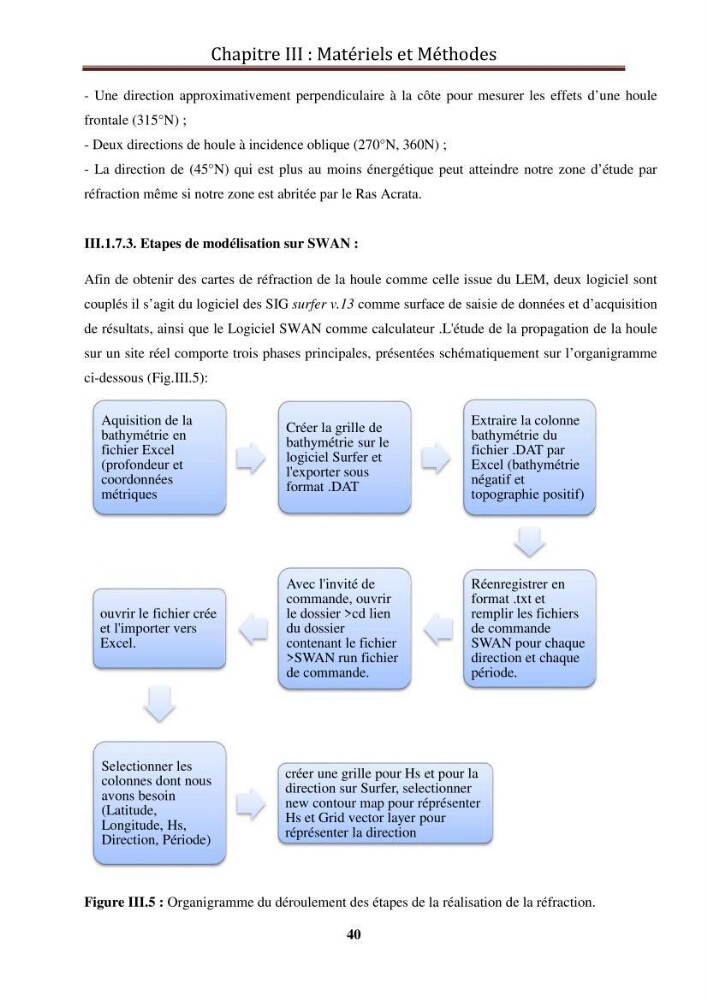

Figure III.5 : Organigramme du déroulement des étapes de la réalisation de la réfraction.
Aquisition de la
bathymétrie en
fichier Excel
(profondeur et
coordonnées
métriques
Créer la grille de
bathymétrie sur le
logiciel Surfer et
l'exporter sous
format .DAT
Extraire la colonne
bathymétrie du
fichier .DAT par
Excel (bathymétrie
négatif et
topographie positif)
Réenregistrer en
format .txt et
remplir les fichiers
de commande
SWAN pour chaque
direction et chaque
période.
Avec l'invité de
commande, ouvrir
le dossier >cd lien
du dossier
contenant le fichier
>SWAN run fichier
de commande.
ouvrir le fichier crée
et l'importer vers
Excel.
Selectionner les
colonnes dont nous
avons besoin
(Latitude,
Longitude, Hs,
Direction, Période)
créer une grille pour Hs et pour la
direction sur Surfer, selectionner
new contour map pour réprésenter
Hs et Grid vector layer pour
réprésenter la direction
