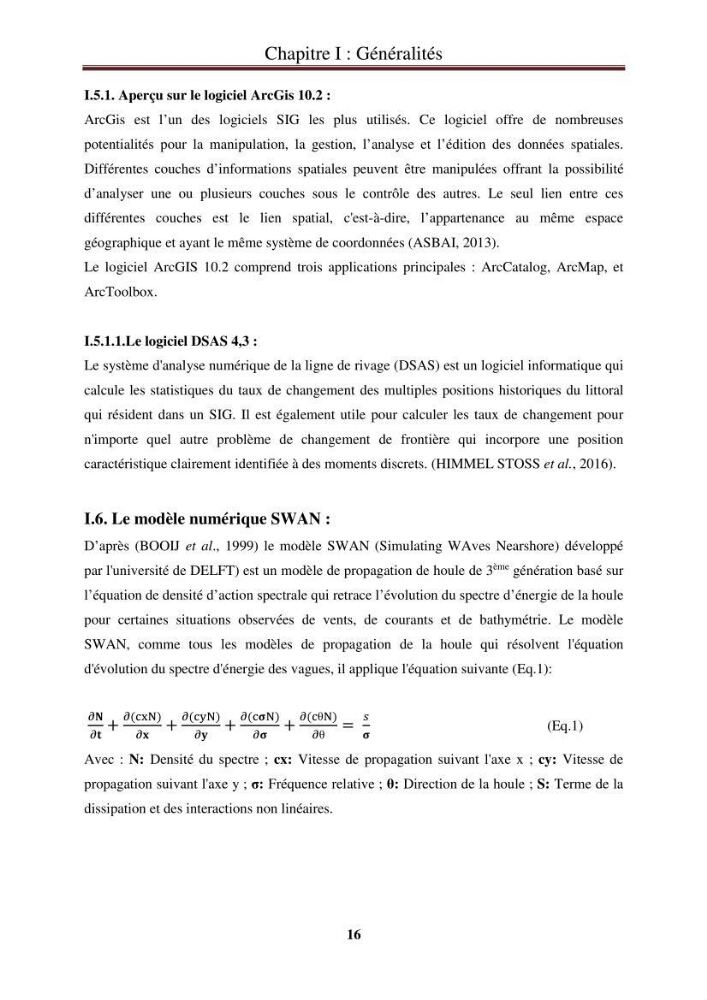

Chapitre I : Généralités
16
I.5.1. Aperçu sur le logiciel ArcGis 10.2 :
ArcGis est l’un des logiciels SIG les plus utilisés. Ce logiciel offre de nombreuses
potentialités pour la manipulation, la gestion, l’analyse et l’édition des données spatiales.
Différentes couches d’informations spatiales peuvent être manipulées offrant la possibilité
d’analyser une ou plusieurs couches sous le contrôle des autres. Le seul lien entre ces
différentes couches est le lien spatial, c'est-à-dire, l’appartenance au même espace
géographique et ayant le même système de coordonnées (ASBAI, 2013).
Le logiciel ArcGIS 10.2 comprend trois applications principales : ArcCatalog, ArcMap, et
ArcToolbox.
I.5.1.1.Le logiciel DSAS 4,3 :
Le système d'analyse numérique de la ligne de rivage (DSAS) est un logiciel informatique qui
calcule les statistiques du taux de changement des multiples positions historiques du littoral
qui résident dans un SIG. Il est également utile pour calculer les taux de changement pour
n'importe quel autre problème de changement de frontière qui incorpore une position
caractéristique clairement identifiée à des moments discrets. (HIMMEL STOSS et al., 2016).
I.6. Le modèle numérique SWAN :
D’après (BOOIJ et al., 1999) le modèle SWAN (Simulating WAves Nearshore) développé
par l'université de DELFT) est un modèle de propagation de houle de 3
ème génération basé sur
l’équation de densité d’action spectrale qui retrace l’évolution du spectre d’énergie de la houle
pour certaines situations observées de vents, de courants et de bathymétrie. Le modèle
SWAN, comme tous les modèles de propagation de la houle qui résolvent l'équation
d'évolution du spectre d'énergie des vagues, il applique l'équation suivante (Eq.1):
பۼ
பܜ
+
ப(ୡ୶ )
பܠ
+
ப(ୡ୷ )
பܡ
+
ப(ୡો )
பો
+
ப(ୡθ )
பθ
=
௦
ો
(Eq.1)
Avec : N: Densité du spectre ; cx: Vitesse de propagation suivant l'axe x ; cy: Vitesse de
propagation suivant l'axe y ; σ: Fréquence relative ; θ: Direction de la houle ; S: Terme de la
dissipation et des interactions non linéaires.
