Les profondeurs des balises seront systématiquement mesurées lors des suivis
ultérieurs, de manière à quantifier les éventuels mouvements sédimentaires (apport ou départ)
dans ce secteur.

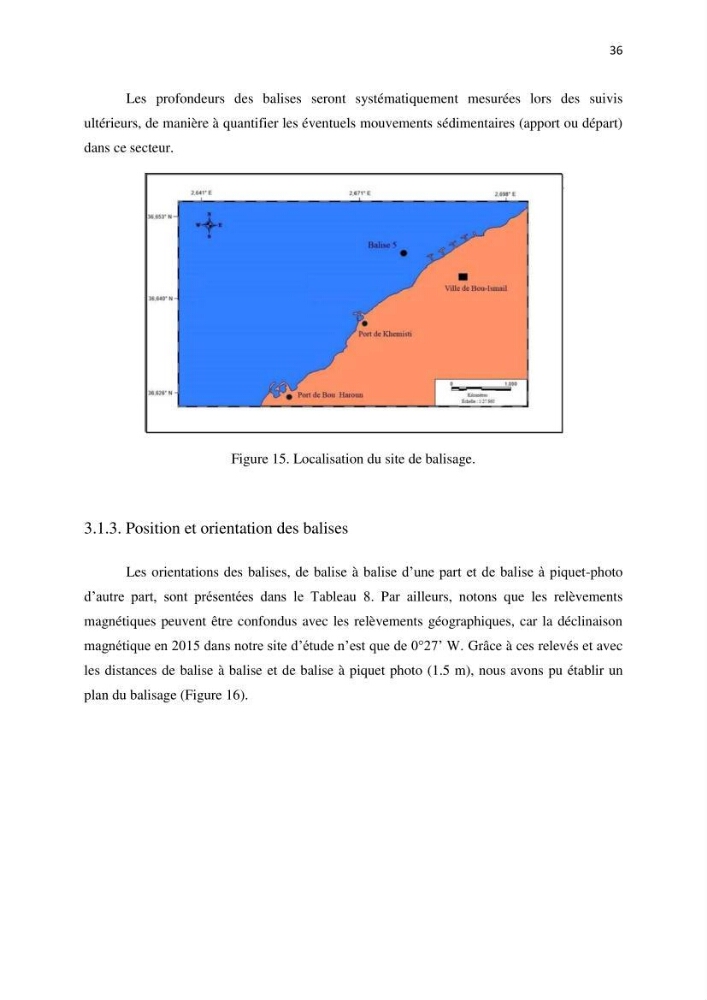

Figure 15. Localisation du site de balisage.
3.1.3. Position et orientation des balises
Les orientations des balises, de balise à balise d’une part et de balise à piquet-photo
d’autre part, sont présentées dans le Tableau 8. Par ailleurs, notons que les relèvements
magnétiques peuvent être confondus avec les relèvements géographiques, car la déclinaison
magnétique en 2015 dans notre site d’étude n’est que de 0°27’ W. Grâce à ces relevés et avec
les distances de balise à balise et de balise à piquet photo (1.5 m), nous avons pu établir un
plan du balisage (Figure 16).
