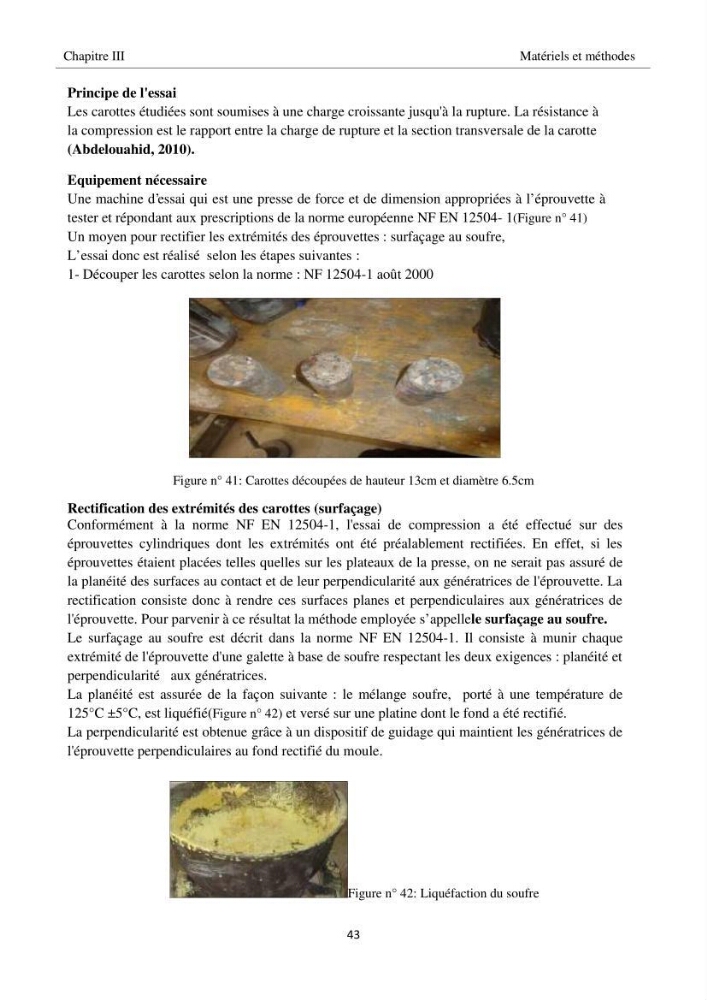

Chapitre III
Matériels et méthodes
43
Principe de l'essai
Les carottes étudiées sont soumises à une charge croissante jusqu'à la rupture. La résistance à
la compression est le rapport entre la charge de rupture et la section transversale de la carotte
(Abdelouahid, 2010).
Equipement nécessaire
Une machine d'essai qui est une presse de force et de dimension appropriées à l’éprouvette à
tester et répondant aux prescriptions de la norme européenne NF EN 12504- 1(Figure n° 41)
Un moyen pour rectifier les extrémités des éprouvettes : surfaçage au soufre,
L’essai donc est réalisé selon les étapes suivantes :
1- Découper les carottes selon la norme : NF 12504-1 août 2000
Figure n° 41: Carottes découpées de hauteur 13cm et diamètre 6.5cm
Rectification des extrémités des carottes (surfaçage)
Conformément à la norme NF EN 12504-1, l'essai de compression a été effectué sur des
éprouvettes cylindriques dont les extrémités ont été préalablement rectifiées. En effet, si les
éprouvettes étaient placées telles quelles sur les plateaux de la presse, on ne serait pas assuré de
la planéité des surfaces au contact et de leur perpendicularité aux génératrices de l'éprouvette. La
rectification consiste donc à rendre ces surfaces planes et perpendiculaires aux génératrices de
l'éprouvette. Pour parvenir à ce résultat la méthode employée s’appellele surfaçage au soufre.
Le surfaçage au soufre est décrit dans la norme NF EN 12504-1. Il consiste à munir chaque
extrémité de l'éprouvette d'une galette à base de soufre respectant les deux exigences : planéité et
perpendicularité aux génératrices.
La planéité est assurée de la façon suivante : le mélange soufre, porté à une température de
125°C ±5°C, est liquéfié(Figure n° 42) et versé sur une platine dont le fond a été rectifié.
La perpendicularité est obtenue grâce à un dispositif de guidage qui maintient les génératrices de
l'éprouvette perpendiculaires au fond rectifié du moule.
Figure n° 42: Liquéfaction du soufre
Matériels et méthodes
43
Principe de l'essai
Les carottes étudiées sont soumises à une charge croissante jusqu'à la rupture. La résistance à
la compression est le rapport entre la charge de rupture et la section transversale de la carotte
(Abdelouahid, 2010).
Equipement nécessaire
Une machine d'essai qui est une presse de force et de dimension appropriées à l’éprouvette à
tester et répondant aux prescriptions de la norme européenne NF EN 12504- 1(Figure n° 41)
Un moyen pour rectifier les extrémités des éprouvettes : surfaçage au soufre,
L’essai donc est réalisé selon les étapes suivantes :
1- Découper les carottes selon la norme : NF 12504-1 août 2000
Figure n° 41: Carottes découpées de hauteur 13cm et diamètre 6.5cm
Rectification des extrémités des carottes (surfaçage)
Conformément à la norme NF EN 12504-1, l'essai de compression a été effectué sur des
éprouvettes cylindriques dont les extrémités ont été préalablement rectifiées. En effet, si les
éprouvettes étaient placées telles quelles sur les plateaux de la presse, on ne serait pas assuré de
la planéité des surfaces au contact et de leur perpendicularité aux génératrices de l'éprouvette. La
rectification consiste donc à rendre ces surfaces planes et perpendiculaires aux génératrices de
l'éprouvette. Pour parvenir à ce résultat la méthode employée s’appellele surfaçage au soufre.
Le surfaçage au soufre est décrit dans la norme NF EN 12504-1. Il consiste à munir chaque
extrémité de l'éprouvette d'une galette à base de soufre respectant les deux exigences : planéité et
perpendicularité aux génératrices.
La planéité est assurée de la façon suivante : le mélange soufre, porté à une température de
125°C ±5°C, est liquéfié(Figure n° 42) et versé sur une platine dont le fond a été rectifié.
La perpendicularité est obtenue grâce à un dispositif de guidage qui maintient les génératrices de
l'éprouvette perpendiculaires au fond rectifié du moule.
Figure n° 42: Liquéfaction du soufre
