Chapitre III
Matériels et méthodes
40
Des travaux de confortement de la face maritime du bâtiment ont été exécutés par la wilaya
d’Alger en construisant des murs de soutènements.
Pour les essais de vérification de la qualité du béton de la bâtisse, nous avons limité notre champ
à la face maritime du bâtiment.
II.1. Etude sur terrain
Une sortie de terrain a été effectuée le 08 juin 2015 qui a comme objectif de réaliser des
prélèvements de béton à l’aide d’un carottier.
II.1.2. Type de Prélèvements :
Le carottage a été effectué selon la norme Afnor NF EN 12504-1
II.1.2.1. Définition :
Le carottage c’est le découpage des échantillons de béton ou carottes, d’une structure à l’aide
d’une machine ou carotteuse dont la partie active est le carottier (Gauthier, 2011)
II.1.2.2.Principe
Lescarottes extraites au moyen d’un carottier, sont soigneusement examinées. Leurs
extrémités sont préparées par rectification ou par surfaçage, puis testés en compression.

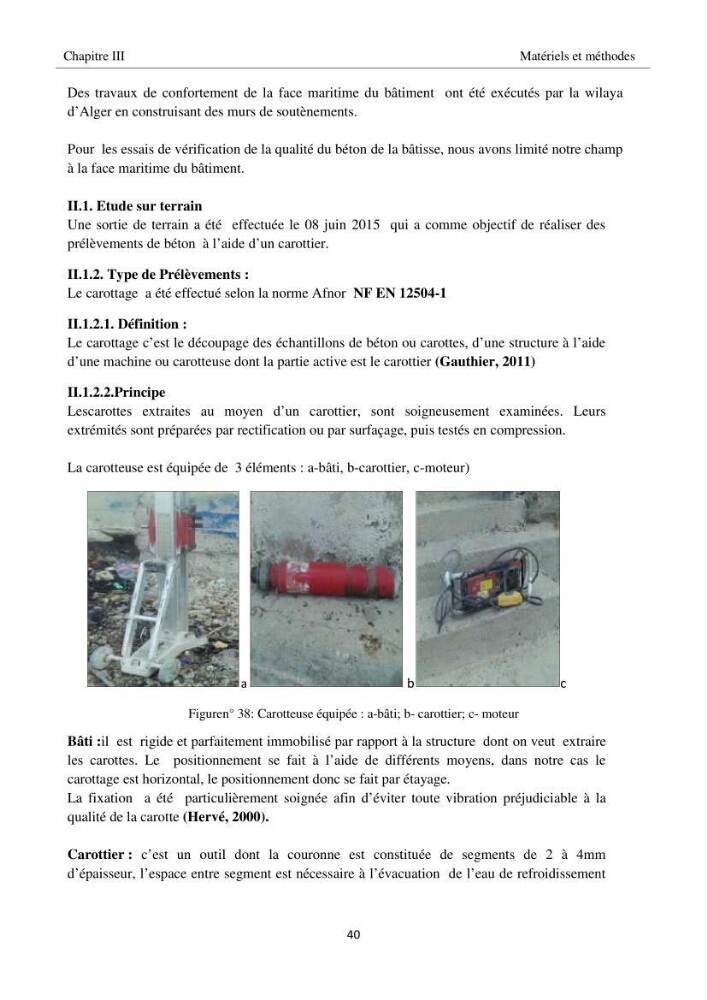

La carotteuse est équipée de 3 éléments : a-bâti, b-carottier, c-moteur)
a
b
c
Figuren° 38: Carotteuse équipée : a-bâti; b- carottier; c- moteur
Bâti :il est rigide et parfaitement immobilisé par rapport à la structure dont on veut extraire
les carottes. Le positionnement se fait à l’aide de différents moyens, dans notre cas le
carottage est horizontal, le positionnement donc se fait par étayage.
La fixation a été particulièrement soignée afin d’éviter toute vibration préjudiciable à la
qualité de la carotte (Hervé, 2000).
Carottier : c’est un outil dont la couronne est constituée de segments de 2 à 4mm
d’épaisseur, l’espace entre segment est nécessaire à l’évacuation de l’eau de refroidissement
