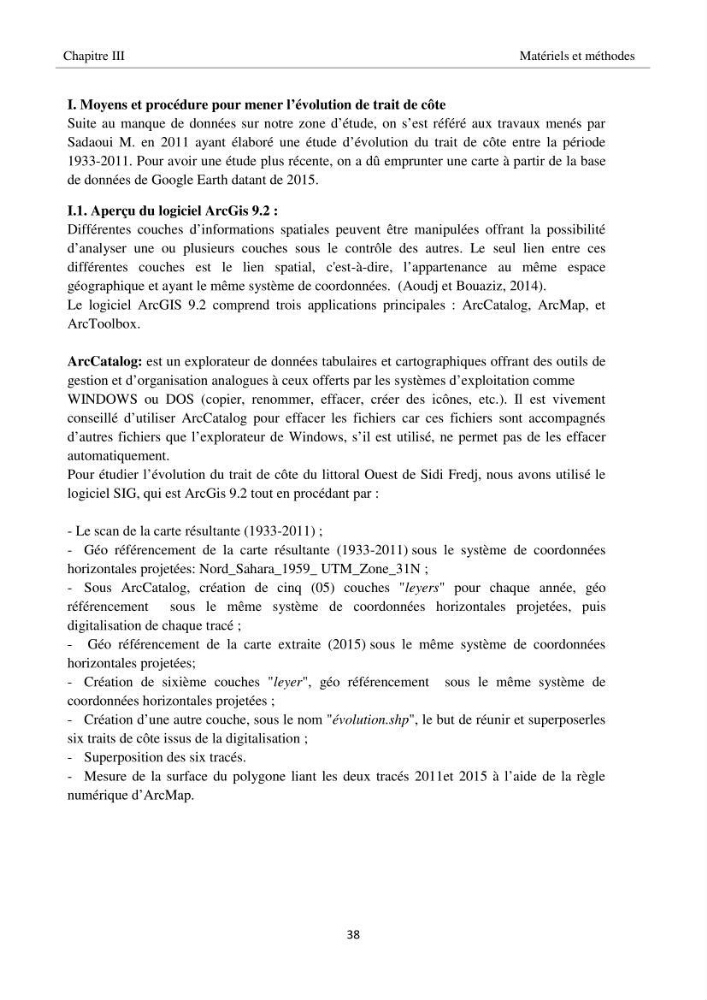

Chapitre III
Matériels et méthodes
38
I. Moyens et procédure pour mener l’évolution de trait de côte
Suite au manque de données sur notre zone d’étude, on s’est référé aux travaux menés par
Sadaoui M. en 2011 ayant élaboré une étude d’évolution du trait de côte entre la période
1933-2011. Pour avoir une étude plus récente, on a dû emprunter une carte à partir de la base
de données de Google Earth datant de 2015.
I.1. Aperçu du logiciel ArcGis 9.2 :
Différentes couches d’informations spatiales peuvent être manipulées offrant la possibilité
d’analyser une ou plusieurs couches sous le contrôle des autres. Le seul lien entre ces
différentes couches est le lien spatial, c'est-à-dire, l’appartenance au même espace
géographique et ayant le même système de coordonnées. (Aoudj et Bouaziz, 2014).
Le logiciel ArcGIS 9.2 comprend trois applications principales : ArcCatalog, ArcMap, et
ArcToolbox.
ArcCatalog: est un explorateur de données tabulaires et cartographiques offrant des outils de
gestion et d’organisation analogues à ceux offerts par les systèmes d’exploitation comme
WINDOWS ou DOS (copier, renommer, effacer, créer des icônes, etc.). Il est vivement
conseillé d’utiliser ArcCatalog pour effacer les fichiers car ces fichiers sont accompagnés
d’autres fichiers que l’explorateur de Windows, s’il est utilisé, ne permet pas de les effacer
automatiquement.
Pour étudier l’évolution du trait de côte du littoral Ouest de Sidi Fredj, nous avons utilisé le
logiciel SIG, qui est ArcGis 9.2 tout en procédant par :
- Le scan de la carte résultante (1933-2011) ;
- Géo référencement de la carte résultante (1933-2011) sous le système de coordonnées
horizontales projetées: Nord_Sahara_1959_ UTM_Zone_31N ;
- Sous ArcCatalog, création de cinq (05) couches "leyers" pour chaque année, géo
référencement sous le même système de coordonnées horizontales projetées, puis
digitalisation de chaque tracé ;
- Géo référencement de la carte extraite (2015) sous le même système de coordonnées
horizontales projetées;
- Création de sixième couches "leyer", géo référencement sous le même système de
coordonnées horizontales projetées ;
- Création d’une autre couche, sous le nom "évolution.shp", le but de réunir et superposerles
six traits de côte issus de la digitalisation ;
- Superposition des six tracés.
- Mesure de la surface du polygone liant les deux tracés 2011et 2015 à l’aide de la règle
numérique d’ArcMap.
