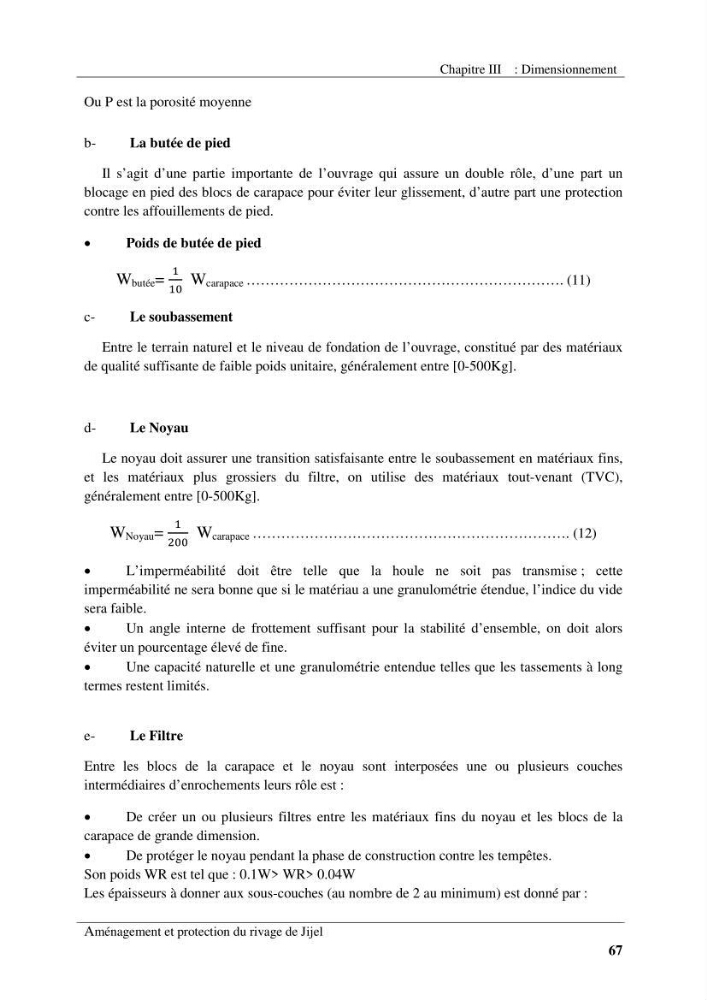

Chapitre III : Dimensionnement
Aménagement et protection du rivage de Jijel
67
Ou P est la porosité moyenne
bLa butée de pied
Il s’agit d’une partie importante de l’ouvrage qui assure un double rôle, d’une part un
blocage en pied des blocs de carapace pour éviter leur glissement, d’autre part une protection
contre les affouillements de pied.
•
Poids de butée de pied
W butée =
1
10
W carapace …………………………………………………………. (11)
cLe soubassement
Entre le terrain naturel et le niveau de fondation de l’ouvrage, constitué par des matériaux
de qualité suffisante de faible poids unitaire, généralement entre [0-500Kg].
dLe Noyau
Le noyau doit assurer une transition satisfaisante entre le soubassement en matériaux fins,
et les matériaux plus grossiers du filtre, on utilise des matériaux tout-venant (TVC),
généralement entre [0-500Kg].
W Noyau =
1
200
W carapace …………………………………………………………. (12)
•
L’imperméabilité doit être telle que la houle ne soit pas transmise ; cette
imperméabilité ne sera bonne que si le matériau a une granulométrie étendue, l’indice du vide
sera faible.
•
Un angle interne de frottement suffisant pour la stabilité d’ensemble, on doit alors
éviter un pourcentage élevé de fine.
•
Une capacité naturelle et une granulométrie entendue telles que les tassements à long
termes restent limités.
eLe Filtre
Entre les blocs de la carapace et le noyau sont interposées une ou plusieurs couches
intermédiaires d’enrochements leurs rôle est :
•
De créer un ou plusieurs filtres entre les matériaux fins du noyau et les blocs de la
carapace de grande dimension.
•
De protéger le noyau pendant la phase de construction contre les tempêtes.
Son poids WR est tel que : 0.1W> WR> 0.04W
Les épaisseurs à donner aux sous-couches (au nombre de 2 au minimum) est donné par :
