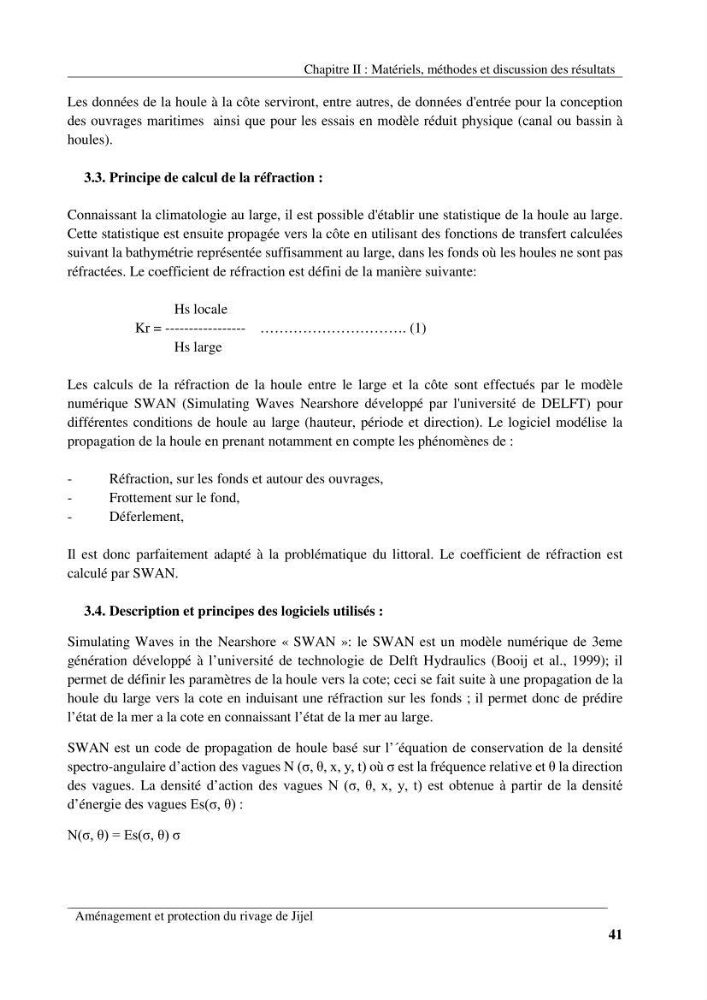

Chapitre II : Matériels, méthodes et discussion des résultats
Aménagement et protection du rivage de Jijel
41
Les données de la houle à la côte serviront, entre autres, de données d'entrée pour la conception
des ouvrages maritimes ainsi que pour les essais en modèle réduit physique (canal ou bassin à
houles).
3.3. Principe de calcul de la réfraction :
Connaissant la climatologie au large, il est possible d'établir une statistique de la houle au large.
Cette statistique est ensuite propagée vers la côte en utilisant des fonctions de transfert calculées
suivant la bathymétrie représentée suffisamment au large, dans les fonds où les houles ne sont pas
réfractées. Le coefficient de réfraction est défini de la manière suivante:
Hs locale
Kr = ----------------- …………………………. (1)
Hs large
Les calculs de la réfraction de la houle entre le large et la côte sont effectués par le modèle
numérique SWAN (Simulating Waves Nearshore développé par l'université de DELFT) pour
différentes conditions de houle au large (hauteur, période et direction). Le logiciel modélise la
propagation de la houle en prenant notamment en compte les phénomènes de :
-
Réfraction, sur les fonds et autour des ouvrages,
-
Frottement sur le fond,
-
Déferlement,
Il est donc parfaitement adapté à la problématique du littoral. Le coefficient de réfraction est
calculé par SWAN.
3.4. Description et principes des logiciels utilisés :
Simulating Waves in the Nearshore « SWAN »: le SWAN est un modèle numérique de 3eme
génération développé à l’université de technologie de Delft Hydraulics (Booij et al., 1999); il
permet de définir les paramètres de la houle vers la cote; ceci se fait suite à une propagation de la
houle du large vers la cote en induisant une réfraction sur les fonds ; il permet donc de prédire
l’état de la mer a la cote en connaissant l’état de la mer au large.
SWAN est un code de propagation de houle basé sur l’´équation de conservation de la densité
spectro-angulaire d’action des vagues N (σ, θ, x, y, t) où σ est la fréquence relative et θ la direction
des vagues. La densité d’action des vagues N (σ, θ, x, y, t) est obtenue à partir de la densité
d’énergie des vagues Es(σ, θ) :
N(σ, θ) = Es(σ, θ) σ
