Contribution à l’étude de la pollution par les microplastiques dans la baie de Bou-Ismaïl
Conception et test du filet Manta
42
Étape 3 : Le dispositif a été modifié pour une utilisation optimale. Les modifications apportées
sont les suivantes :
 Ailes amovibles et inclinables : afin de faire face aux contraintes hydrodynamiques
mais aussi pour faciliter le rangement et le transport.
 Poignets aux ailes : pour faciliter le port et le transport du dispositif et sa mise à l’eau
ou sa remontée.
 Encadrement renforcé : pour avoir des points d’attache et faciliter la manipulation lors
de la mise à l’eau.
 Gaine en acier avec poignets : dans le but de protéger le filet.

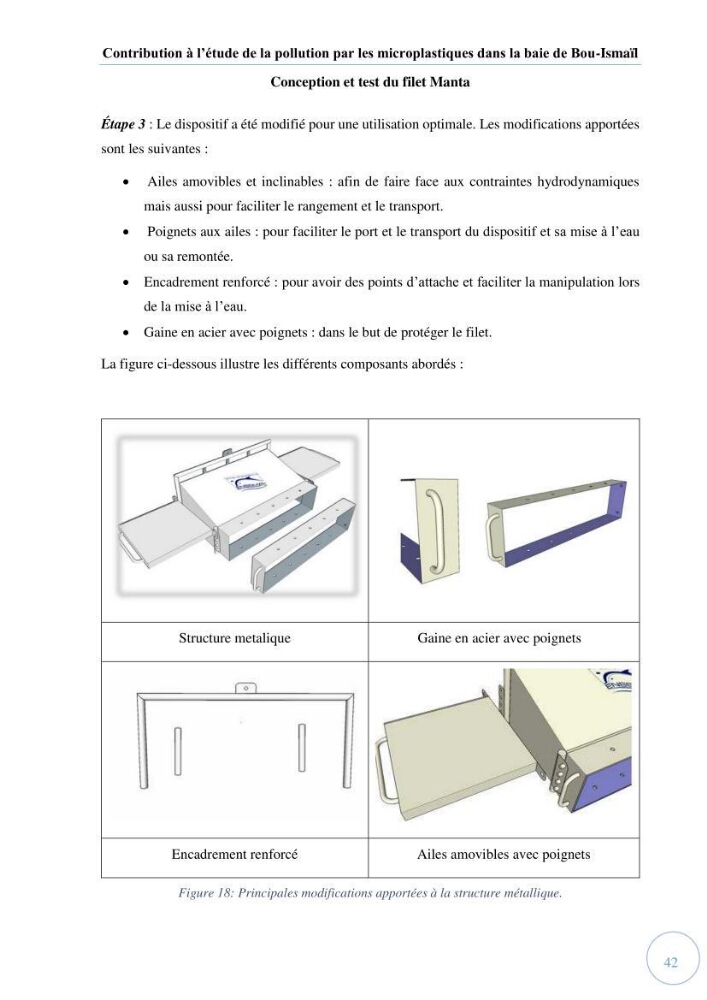

La figure ci-dessous illustre les différents composants abordés :
Structure metalique
Gaine en acier avec poignets
Encadrement renforcé
Ailes amovibles avec poignets
Figure 18: Principales modifications apportées à la structure métallique.
