Chapitre III : Simulation de la réfraction de la houle sur la côte
45

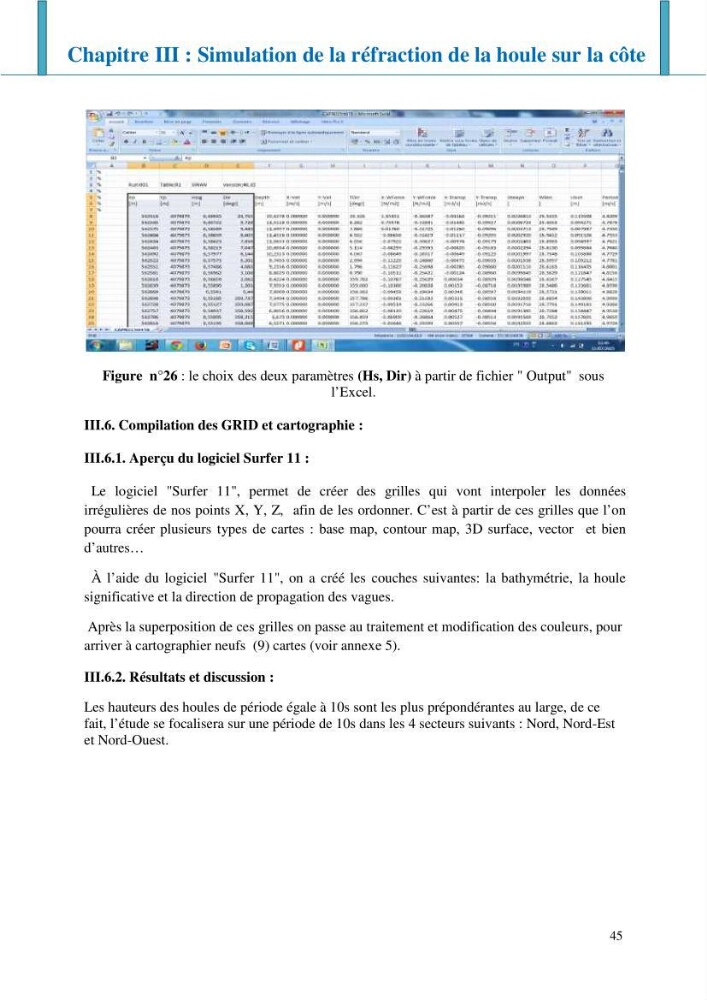

Figure n°26 : le choix des deux paramètres (Hs, Dir) à partir de fichier " Output" sous
l’Excel.
III.6. Compilation des GRID et cartographie :
III.6.1. Aperçu du logiciel Surfer 11 :
Le logiciel "Surfer 11", permet de créer des grilles qui vont interpoler les données
irrégulières de nos points X, Y, Z, afin de les ordonner. C’est à partir de ces grilles que l’on
pourra créer plusieurs types de cartes : base map, contour map, 3D surface, vector et bien
d’autres…
À l’aide du logiciel "Surfer 11", on a créé les couches suivantes: la bathymétrie, la houle
significative et la direction de propagation des vagues.
Après la superposition de ces grilles on passe au traitement et modification des couleurs, pour
arriver à cartographier neufs (9) cartes (voir annexe 5).
III.6.2. Résultats et discussion :
Les hauteurs des houles de période égale à 10s sont les plus prépondérantes au large, de ce
fait, l’étude se focalisera sur une période de 10s dans les 4 secteurs suivants : Nord, Nord-Est
et Nord-Ouest.
