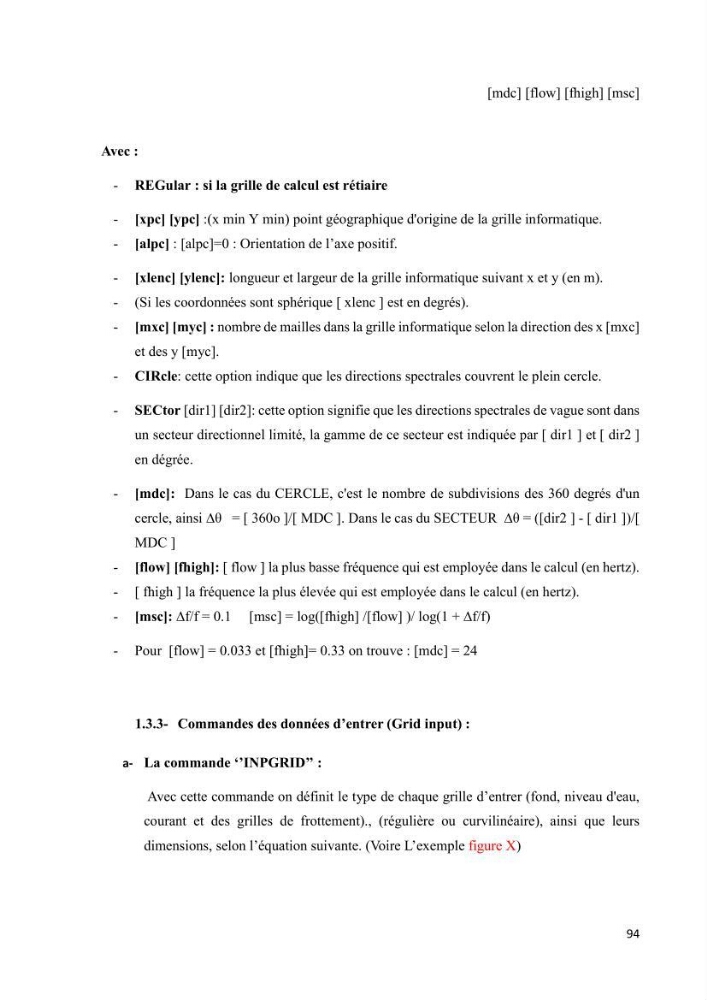

[mdc] [flow] [fhigh] [msc]
Avec :
- REGular : si la grille de calcul est rétiaire
- [xpc] [ypc] :(x min Y min) point géographique d'origine de la grille informatique.
- [alpc] : [alpc]=0 : Orientation de l’axe positif.
- [xlenc] [ylenc]: longueur et largeur de la grille informatique suivant x et y (en m).
- (Si les coordonnées sont sphérique [ xlenc ] est en degrés).
- [mxc] [myc] : nombre de mailles dans la grille informatique selon la direction des x [mxc]
et des y [myc].
- CIRcle: cette option indique que les directions spectrales couvrent le plein cercle.
- SECtor [dir1] [dir2]: cette option signifie que les directions spectrales de vague sont dans
un secteur directionnel limité, la gamme de ce secteur est indiquée par [ dir1 ] et [ dir2 ]
en dégrée.
- [mdc]: Dans le cas du CERCLE, c'est le nombre de subdivisions des 360 degrés d'un
cercle, ainsi ∆θ = [ 360o ]/[ MDC ]. Dans le cas du SECTEUR ∆θ = ([dir2 ] - [ dir1 ])/[
MDC ]
- [flow] [fhigh]: [ flow ] la plus basse fréquence qui est employée dans le calcul (en hertz).
- [ fhigh ] la fréquence la plus élevée qui est employée dans le calcul (en hertz).
- [msc]: ∆f/f = 0.1 [msc] = log([fhigh] /[flow] )/ log(1 + ∆f/f)
- Pour [flow] = 0.033 et [fhigh]= 0.33 on trouve : [mdc] = 24
1.3.3- Commandes des données d’entrer (Grid input) :
a- La commande ‘’INPGRID’’ :
Avec cette commande on définit le type de chaque grille d’entrer (fond, niveau d'eau,
courant et des grilles de frottement)., (régulière ou curvilinéaire), ainsi que leurs
dimensions, selon l’équation suivante. (Voire L’exemple figure X)
