Chapitre 6 :
Classification des zones à fort potentiel énergétique
79
Afin de confirmer ce choix, et de quantifier l’énergie que cette zone reçoit par unité de surface
on a réalisé deux cartes de répartition d’énergie à l’intérieur de la baie d’ElAouana en (N/m2).
La zone sélectionnée a base des résultats précédents, reçoit une énergie très importante de 50
N/m
2 dans le cas des conditions du vent maximal. Par contre dans le cas des conditions du vent
minimal elle ne dépasse pas 15N/m
2
. Vu qu’Il est impossible d’observer clairement sur la carte, les zones à forte énergie le long
de la baie en mer calme, on a réalisé un zoome au niveau de la zone sélectionnée, avec une
représentation vectorielle du comportement directionnel des forces des vagues. (figure56).

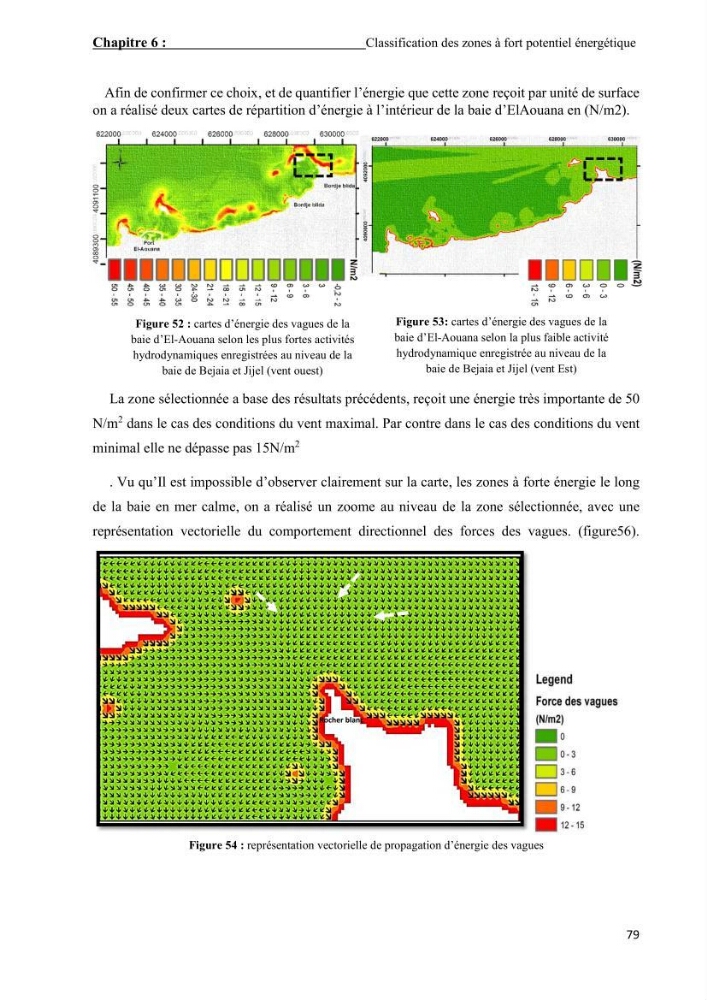

Figure 52 : cartes d’énergie des vagues de la
baie d’El-Aouana selon les plus fortes activités
hydrodynamiques enregistrées au niveau de la
baie de Bejaia et Jijel (vent ouest)
Figure 53: cartes d’énergie des vagues de la
baie d’El-Aouana selon la plus faible activité
hydrodynamique enregistrée au niveau de la
baie de Bejaia et Jijel (vent Est)
Rocher blanc
Figure 54 : représentation vectorielle de propagation d’énergie des vagues
