Chapitre 4 :
Préparation des données et mode de représentation des résultats
47

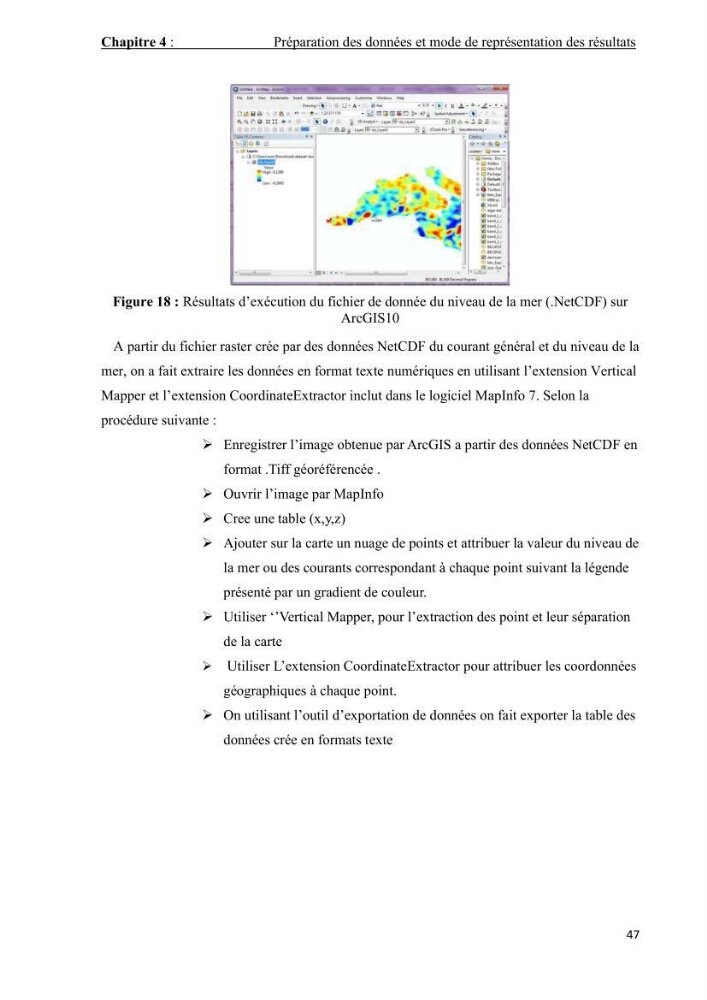

Figure 18 : Résultats d’exécution du fichier de donnée du niveau de la mer (.NetCDF) sur
ArcGIS10
A partir du fichier raster crée par des données NetCDF du courant général et du niveau de la
mer, on a fait extraire les données en format texte numériques en utilisant l’extension Vertical
Mapper et l’extension CoordinateExtractor inclut dans le logiciel MapInfo 7. Selon la
procédure suivante :
 Enregistrer l’image obtenue par ArcGIS a partir des données NetCDF en
format .Tiff géoréférencée .
 Ouvrir l’image par MapInfo
 Cree une table (x,y,z)
 Ajouter sur la carte un nuage de points et attribuer la valeur du niveau de
la mer ou des courants correspondant à chaque point suivant la légende
présenté par un gradient de couleur.
 Utiliser ‘’Vertical Mapper, pour l’extraction des point et leur séparation
de la carte
 Utiliser L’extension CoordinateExtractor pour attribuer les coordonnées
géographiques à chaque point.
 On utilisant l’outil d’exportation de données on fait exporter la table des
données crée en formats texte
