Chapitre II : Matériels et Méthodes
12
3. Présentation du système aquaponique
3.1 Le système avant les modifications
On a porté des modifications sur un système déjà existant élaboré par Maarouf Ihab et Ihadjaden
Yob lors de son PFE sur la conception et le suivi d’un système aquaponique en 2017. L’ancien
système se compose : d’un bassin de poisson, 2 Tonneaux, un pour le filtre tourbillon et un autre
pour le filtre biologique, une boite en plastique pour le filtre mécanique, 3 bacs carrés IBC, 3bacs
rectangulaires de culture en plastique, et un bassin de récupération.

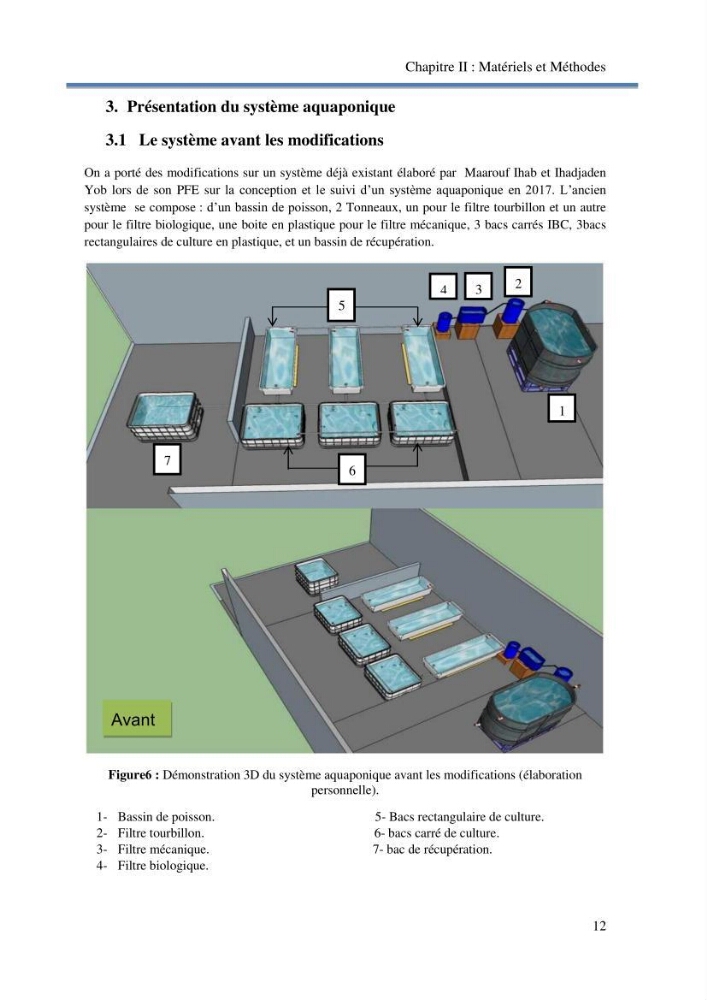

Figure 6 : Démonstration 3D du système aquaponique avant les modifications (élaboration
personnelle).
1- Bassin de poisson.
5- Bacs rectangulaire de culture.
2- Filtre tourbillon.
6- bacs carré de culture.
3- Filtre mécanique.
7- bac de récupération.
4- Filtre biologique.
3
2
4
1
5
6
7
Avant
