Chapitre II : Matériel et méthode
50
Ces derniers sont prélevés à l’aide d’une benne preneuse de type VanVeen et mis dans des
sacs en plastique étiquetés, par la suite ils ont été traité au laboratoire.
Chaque échantillon prélevé est caractérisé par une teneur en pélites (fraction fine dont le
diamètre des particules est inférieur à 40µm) et une fraction grossière (fraction dont le
diamètre des particules est supérieure à 40µm).
II.3.2. Méthode d’analyse au laboratoire :
L’étude des matériaux est réalisée par granulométrie sur une colonne de tamis AFNOR.
La méthodologie est représentée dans l’organigramme qui suit : (Figure n°20)

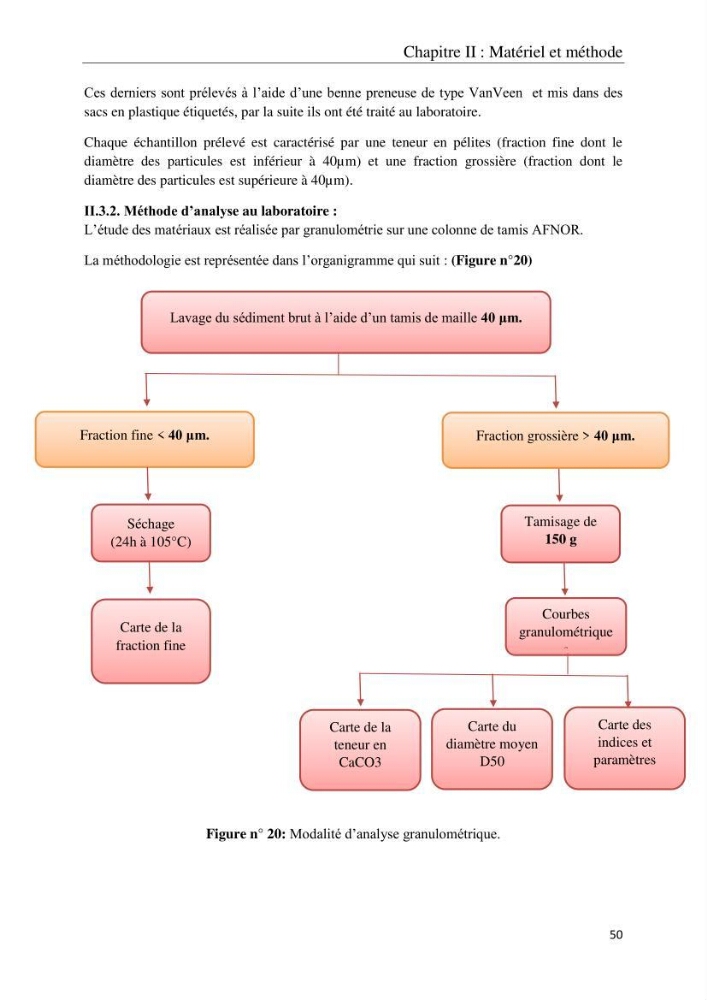

Figure n° 20: Modalité d’analyse granulométrique.
Fraction fine < 40 μm.
Fraction grossière > 40 μm.
Séchage
(24h à 105°C)
Lavage du sédiment brut à l’aide d’un tamis de maille 40 μm.
Carte de la
fraction fine
Tamisage de
150 g
Courbes
granulométrique
s
Carte des
indices et
paramètres
Carte du
diamètre moyen
D50
Carte de la
teneur en
CaCO3
50
