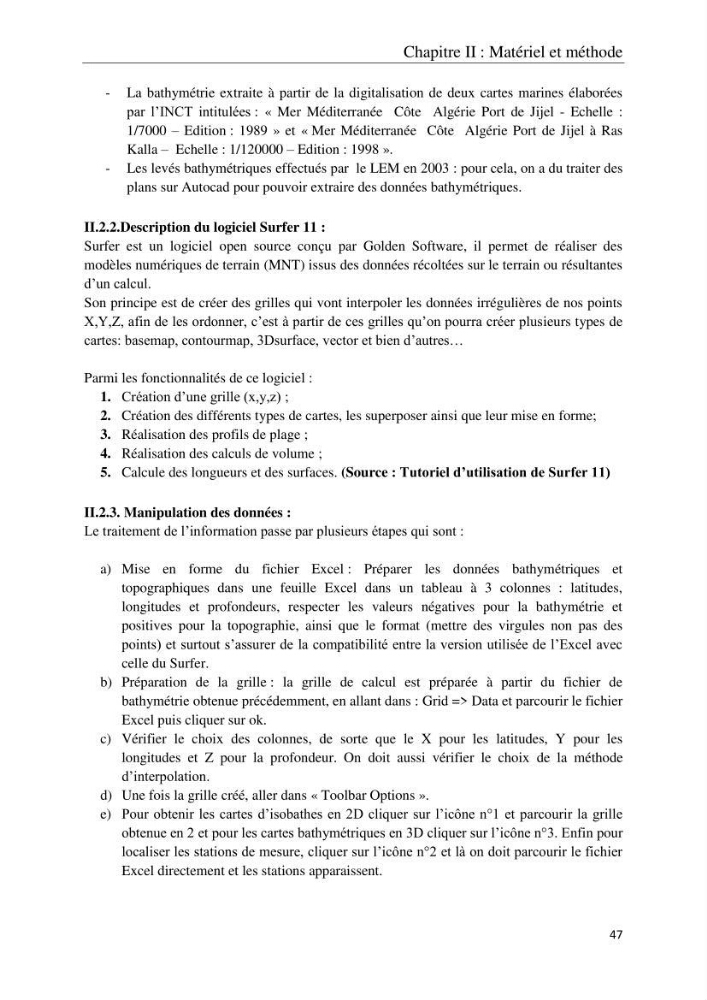

Chapitre II : Matériel et méthode
47
- La bathymétrie extraite à partir de la digitalisation de deux cartes marines élaborées
par l’INCT intitulées : « Mer Méditerranée Côte Algérie Port de Jijel - Echelle :
1/7000 – Edition : 1989 » et « Mer Méditerranée Côte Algérie Port de Jijel à Ras
Kalla – Echelle : 1/120000 – Edition : 1998 ».
- Les levés bathymétriques effectués par le LEM en 2003 : pour cela, on a du traiter des
plans sur Autocad pour pouvoir extraire des données bathymétriques.
II.2.2.Description du logiciel Surfer 11 :
Surfer est un logiciel open source conçu par Golden Software, il permet de réaliser des
modèles numériques de terrain (MNT) issus des données récoltées sur le terrain ou résultantes
d’un calcul.
Son principe est de créer des grilles qui vont interpoler les données irrégulières de nos points
X,Y,Z, afin de les ordonner, c’est à partir de ces grilles qu’on pourra créer plusieurs types de
cartes: basemap, contourmap, 3Dsurface, vector et bien d’autres…
Parmi les fonctionnalités de ce logiciel :
1. Création d’une grille (x,y,z) ;
2. Création des différents types de cartes, les superposer ainsi que leur mise en forme;
3. Réalisation des profils de plage ;
4. Réalisation des calculs de volume ;
5. Calcule des longueurs et des surfaces. (Source : Tutoriel d’utilisation de Surfer 11)
II.2.3. Manipulation des données :
Le traitement de l’information passe par plusieurs étapes qui sont :
a) Mise en forme du fichier Excel : Préparer les données bathymétriques et
topographiques dans une feuille Excel dans un tableau à 3 colonnes : latitudes,
longitudes et profondeurs, respecter les valeurs négatives pour la bathymétrie et
positives pour la topographie, ainsi que le format (mettre des virgules non pas des
points) et surtout s’assurer de la compatibilité entre la version utilisée de l’Excel avec
celle du Surfer.
b) Préparation de la grille : la grille de calcul est préparée à partir du fichier de
bathymétrie obtenue précédemment, en allant dans : Grid => Data et parcourir le fichier
Excel puis cliquer sur ok.
c) Vérifier le choix des colonnes, de sorte que le X pour les latitudes, Y pour les
longitudes et Z pour la profondeur. On doit aussi vérifier le choix de la méthode
d’interpolation.
d) Une fois la grille créé, aller dans « Toolbar Options ».
e) Pour obtenir les cartes d’isobathes en 2D cliquer sur l’icône n°1 et parcourir la grille
obtenue en 2 et pour les cartes bathymétriques en 3D cliquer sur l’icône n°3. Enfin pour
localiser les stations de mesure, cliquer sur l’icône n°2 et là on doit parcourir le fichier
Excel directement et les stations apparaissent.
