Chapitre IV
Modélisation hydro-sédimentaire
61
2.1.Méthodologie de travail :
Les étapes de cette étude sont résumées dans l’organigramme suivant :
Bathymétrie
Récolte de la donnée :
positionnement (X et Y)
profondeur (m)
Création du fichier XYZ
Bathymétrie de la
plage
Mike21

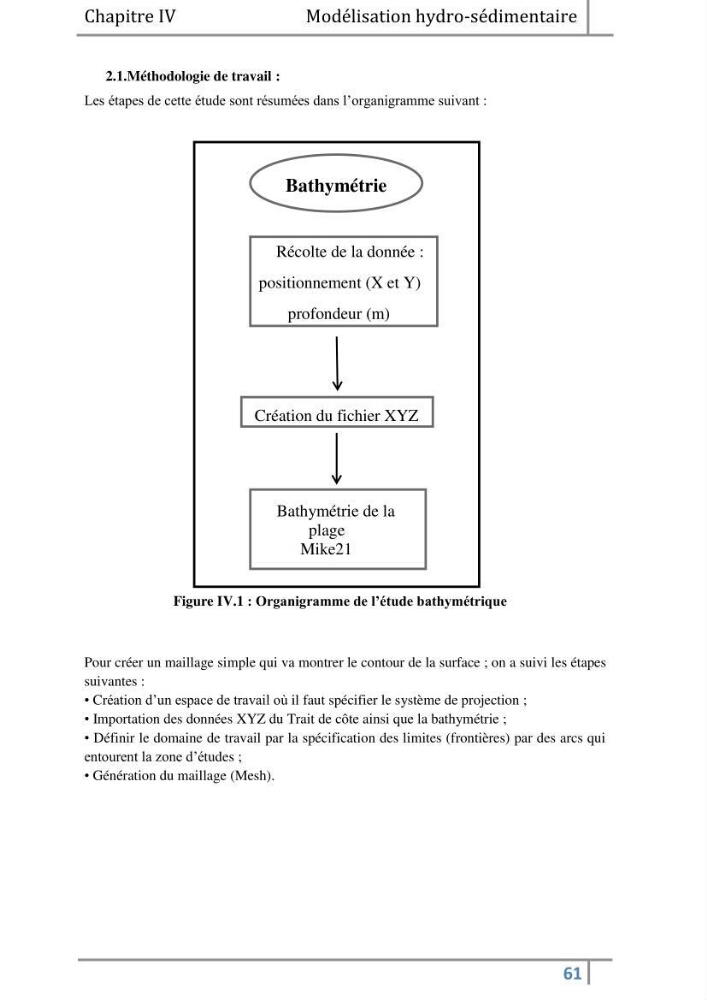

Figure IV.1 : Organigramme de l’étude bathymétrique
Pour créer un maillage simple qui va montrer le contour de la surface ; on a suivi les étapes
suivantes :
• Création d’un espace de travail où il faut spécifier le système de projection ;
• Importation des données XYZ du Trait de côte ainsi que la bathymétrie ;
• Définir le domaine de travail par la spécification des limites (frontières) par des arcs qui
entourent la zone d’études ;
• Génération du maillage (Mesh).
