Chapitre V : Dynamiques aux abords des petits fonds de la baie de Béjaïa et morpho-sédimentaire de la plage de
Djeoua (Boukhelifa)
80
1.2.1.2.
Réalisation de la carte bathymétrique :
Afin d’étudier l’évolution des fonds marins, il est fondamental de connaitre le plus
précisément possible la bathymétrie.
La carte bathymétrique constitue un document de base nécessaire pour la reconnaissance de la
morphologie sous-marine.
1.2.1.2.1.
Carte bathymétrique de la baie de Béjaïa 2015 :
Nous avons pu récolter une carte bathymétrique (format raster) au niveau de l’ASAL,
cette dernière a été vectorisée afin d’extrapoler les points X, Y et Z, les traiter sous Mike et
avoir la figure V. 5

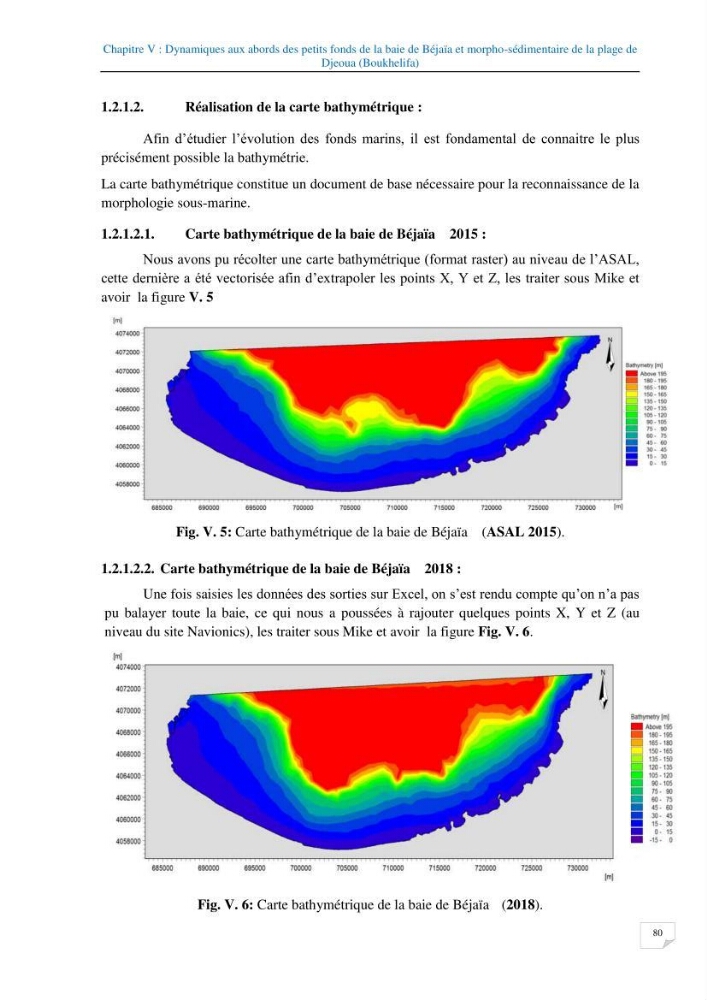

Fig. V. 5: Carte bathymétrique de la baie de Béjaïa (ASAL 2015).
1.2.1.2.2. Carte bathymétrique de la baie de Béjaïa 2018 :
Une fois saisies les données des sorties sur Excel, on s’est rendu compte qu’on n’a pas
pu balayer toute la baie, ce qui nous a poussées à rajouter quelques points X, Y et Z (au
niveau du site Navionics), les traiter sous Mike et avoir la figure Fig. V. 6.
Fig. V. 6: Carte bathymétrique de la baie de Béjaïa (2018).
