Chapitre V : Dynamiques aux abords des petits fonds de la baie de Béjaïa et morpho-sédimentaire de la plage de
Djeoua (Boukhelifa)
78

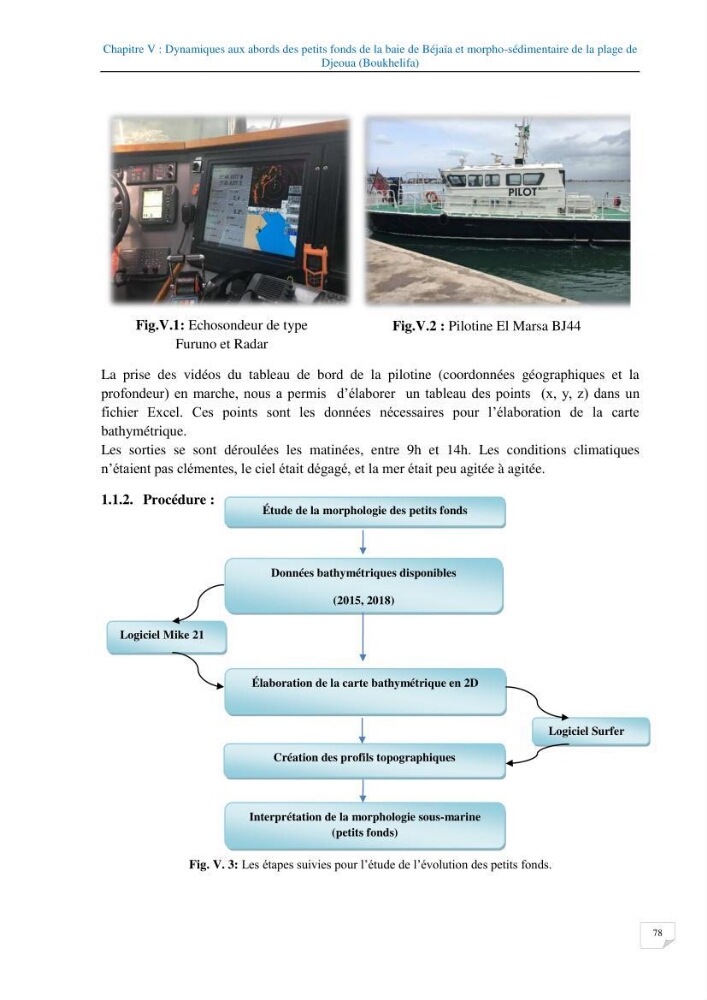

Fig.V.1: Echosondeur de type
Furuno et Radar
Fig.V.2 : Pilotine El Marsa BJ44
La prise des vidéos du tableau de bord de la pilotine (coordonnées géographiques et la
profondeur) en marche, nous a permis d’élaborer un tableau des points (x, y, z) dans un
fichier Excel. Ces points sont les données nécessaires pour l’élaboration de la carte
bathymétrique.
Les sorties se sont déroulées les matinées, entre 9h et 14h. Les conditions climatiques
n’étaient pas clémentes, le ciel était dégagé, et la mer était peu agitée à agitée.
1.1.2. Procédure :
Fig. V. 3: Les étapes suivies pour l’étude de l’évolution des petits fonds.
Étude de la morphologie des petits fonds
Données bathymétriques disponibles
(2015, 2018)
Logiciel Mike 21
Élaboration de la carte bathymétrique en 2D
Création des profils topographiques
Logiciel Surfer
Interprétation de la morphologie sous-marine
(petits fonds)
