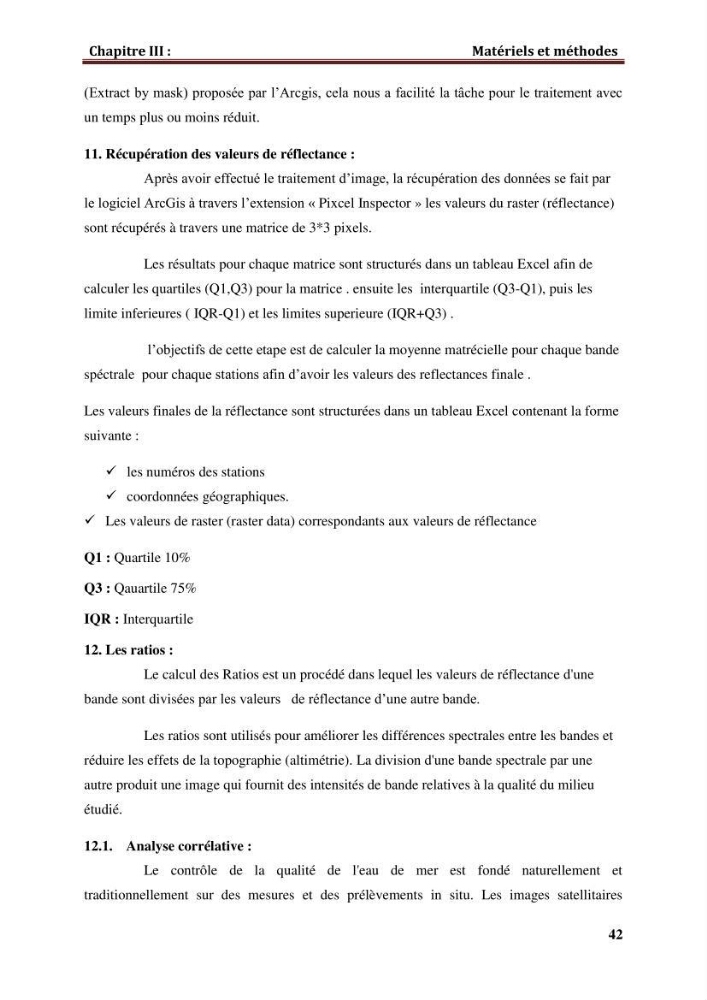

Chapitre III :
Matériels et méthodes
42
(Extract by mask) proposée par l’Arcgis, cela nous a facilité la tâche pour le traitement avec
un temps plus ou moins réduit.
11. Récupération des valeurs de réflectance :
Après avoir effectué le traitement d’image, la récupération des données se fait par
le logiciel ArcGis à travers l’extension « Pixcel Inspector » les valeurs du raster (réflectance)
sont récupérés à travers une matrice de 3*3 pixels.
Les résultats pour chaque matrice sont structurés dans un tableau Excel afin de
calculer les quartiles (Q1,Q3) pour la matrice . ensuite les interquartile (Q3-Q1), puis les
limite inferieures ( IQR-Q1) et les limites superieure (IQR+Q3) .
l’objectifs de cette etape est de calculer la moyenne matrécielle pour chaque bande
spéctrale pour chaque stations afin d’avoir les valeurs des reflectances finale .
Les valeurs finales de la réflectance sont structurées dans un tableau Excel contenant la forme
suivante :
 les numéros des stations
 coordonnées géographiques.
 Les valeurs de raster (raster data) correspondants aux valeurs de réflectance
Q1 : Quartile 10%
Q3 : Qauartile 75%
IQR : Interquartile
12. Les ratios :
Le calcul des Ratios est un procédé dans lequel les valeurs de réflectance d'une
bande sont divisées par les valeurs de réflectance d’une autre bande.
Les ratios sont utilisés pour améliorer les différences spectrales entre les bandes et
réduire les effets de la topographie (altimétrie). La division d'une bande spectrale par une
autre produit une image qui fournit des intensités de bande relatives à la qualité du milieu
étudié.
12.1. Analyse corrélative :
Le contrôle de la qualité de l'eau de mer est fondé naturellement et
traditionnellement sur des mesures et des prélèvements in situ. Les images satellitaires
