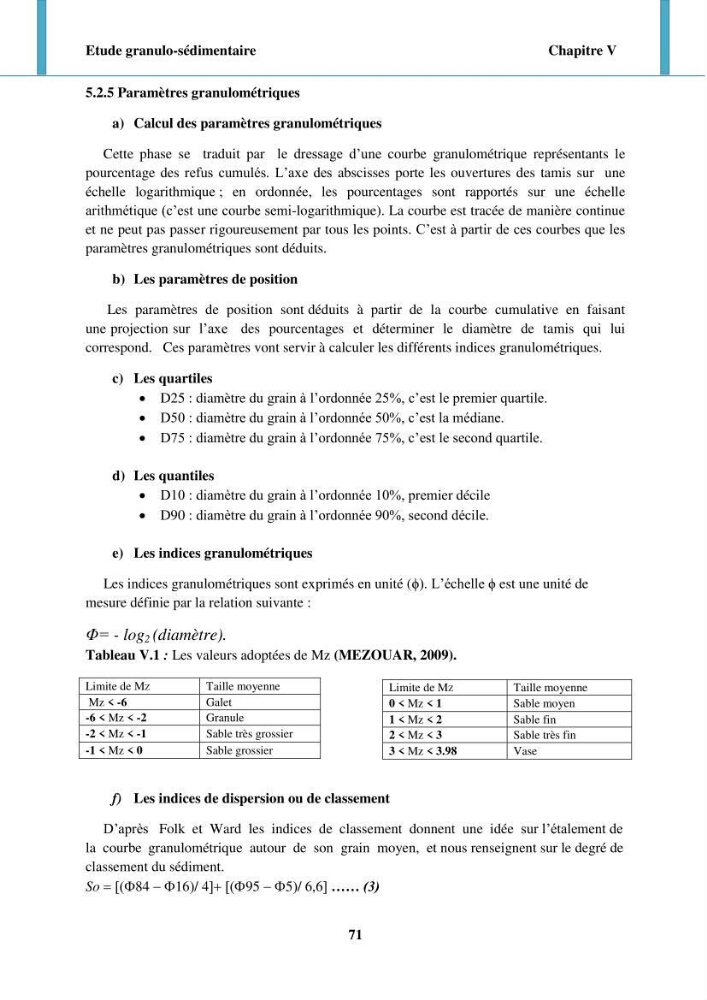

Etude granulo-sédimentaire
Chapitre V
71
5.2.5 Paramètres granulométriques
a) Calcul des paramètres granulométriques
Cette phase se traduit par le dressage d’une courbe granulométrique représentants le
pourcentage des refus cumulés. L’axe des abscisses porte les ouvertures des tamis sur une
échelle logarithmique ; en ordonnée, les pourcentages sont rapportés sur une échelle
arithmétique (c’est une courbe semi-logarithmique). La courbe est tracée de manière continue
et ne peut pas passer rigoureusement par tous les points. C’est à partir de ces courbes que les
paramètres granulométriques sont déduits.
b) Les paramètres de position
Les paramètres de position sont déduits à partir de la courbe cumulative en faisant
une projection sur l’axe des pourcentages et déterminer le diamètre de tamis qui lui
correspond. Ces paramètres vont servir à calculer les différents indices granulométriques.
c) Les quartiles
 D25 : diamètre du grain à l’ordonnée 25%, c’est le premier quartile.
 D50 : diamètre du grain à l’ordonnée 50%, c’est la médiane.
 D75 : diamètre du grain à l’ordonnée 75%, c’est le second quartile.
d) Les quantiles
 D10 : diamètre du grain à l’ordonnée 10%, premier décile
 D90 : diamètre du grain à l’ordonnée 90%, second décile.
e) Les indices granulométriques
Les indices granulométriques sont exprimés en unité (ϕ). L’échelle ϕ est une unité de
mesure définie par la relation suivante :
Φ= - log 2 (diamètre).
Tableau V.1 : Les valeurs adoptées de Mz (MEZOUAR, 2009).
Limite de MZ
Taille moyenne
Mz < -6
Galet
-6 < Mz < -2
Granule
-2 < Mz < -1
Sable très grossier
-1 < Mz < 0
Sable grossier
f) Les indices de dispersion ou de classement
D’après Folk et Ward les indices de classement donnent une idée sur l’étalement de
la courbe granulométrique autour de son grain moyen, et nous renseignent sur le degré de
classement du sédiment.
So  84  16/ 4 95  5/ 6,6 …… (3)
Limite de MZ
Taille moyenne
0 < Mz < 1
Sable moyen
1 < Mz < 2
Sable fin
2 < Mz < 3
Sable très fin
3 < Mz < 3.98
Vase
