Modélisation hydrodynamique
Chapitre IV
50
 Sidi Fredj –Bou Ismail
La bathymétrie de la zone d’étude de Sidi Fredj jusqu’Oued Mazafan a était réalisé suite
à une sortie sur terrain effectuée en 2018 par l’embarcation de l’ENSSMAL (El Aourass)

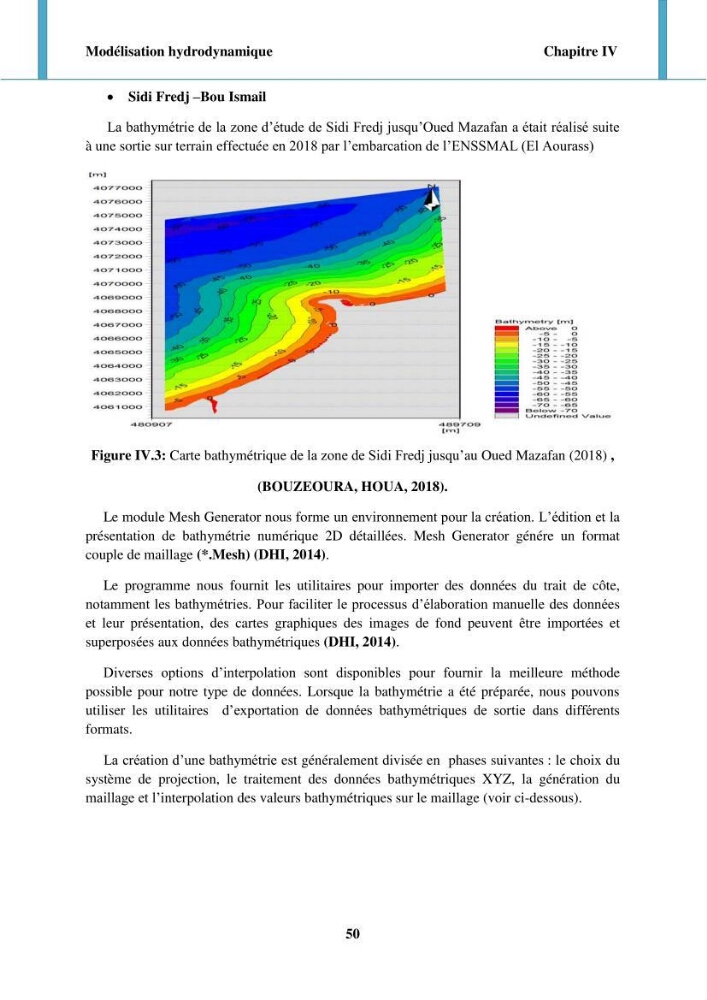

Figure IV.3: Carte bathymétrique de la zone de Sidi Fredj jusqu’au Oued Mazafan (2018) ,
(BOUZEOURA, HOUA, 2018).
Le module Mesh Generator nous forme un environnement pour la création. L’édition et la
présentation de bathymétrie numérique 2D détaillées. Mesh Generator génére un format
couple de maillage (*.Mesh) (DHI, 2014).
Le programme nous fournit les utilitaires pour importer des données du trait de côte,
notamment les bathymétries. Pour faciliter le processus d’élaboration manuelle des données
et leur présentation, des cartes graphiques des images de fond peuvent être importées et
superposées aux données bathymétriques (DHI, 2014).
Diverses options d’interpolation sont disponibles pour fournir la meilleure méthode
possible pour notre type de données. Lorsque la bathymétrie a été préparée, nous pouvons
utiliser les utilitaires d’exportation de données bathymétriques de sortie dans différents
formats.
La création d’une bathymétrie est généralement divisée en phases suivantes : le choix du
système de projection, le traitement des données bathymétriques XYZ, la génération du
maillage et l’interpolation des valeurs bathymétriques sur le maillage (voir ci-dessous).
