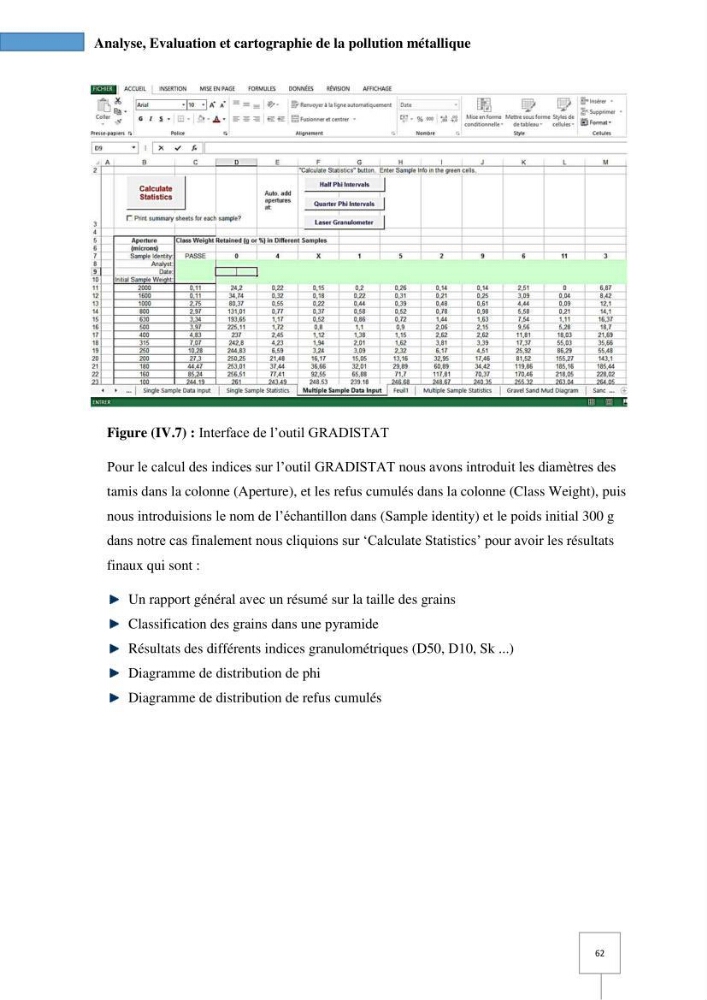

Figure (IV.7) : Interface de l’outil GRADISTAT
Pour le calcul des indices sur l’outil GRADISTAT nous avons introduit les diamètres des
tamis dans la colonne (Aperture), et les refus cumulés dans la colonne (Class Weight), puis
nous introduisions le nom de l’échantillon dans (Sample identity) et le poids initial 300 g
dans notre cas finalement nous cliquions sur ‘Calculate Statistics’ pour avoir les résultats
finaux qui sont :
Un rapport général avec un résumé sur la taille des grains
Classification des grains dans une pyramide
Résultats des différents indices granulométriques (D50, D10, Sk ...)
Diagramme de distribution de phi
Diagramme de distribution de refus cumulés
