Chapitre IV
Etude bathysédimentaire et modélisation hydrodynamique
53
B- Étude granulo-sédimentaire
IV.5. Principe
L’étude est basée sur la norme MF :094-056.
L'essai consiste à fractionner au moyen d'une série de tamis le sédiment en plusieurs classes
granulaires de tailles décroissantes (Ghomari F. & Bendi-Ouis A, 2008).
Le sédiment, on le fait passer à travers une série de tamis dont les ouvertures (ou mailles) d’un
ordre décroissant ; cette série est mise sur une tamiseuse qui vibre un certain temps. Chaque
tamis retient une quantité de sédiment appelé refus de tamis.
Le refus de tamis constitue une classe granulométrique définie par sa limite inférieure qui est
la maille du tamis lui-même et sa limite supérieure qui correspond à la maille du tamis
immédiatement supérieur.
Le tamisage à sec, concerne uniquement la fraction grossière > à 40 μm. On procède donc au
préalable, à l’élimination de la fraction fine < à 40μm par tamisage sous l'eau sur un tamis de
maille 40μm. Chaque refus de tamis est ensuite pesé. Ces valeurs sont reportées sur un graphe
comportant ; en oordonnées (en échelle arithmétique logarithmique) les poids cumulés et
séparés en pourcentage de l’échantillon, et en abscisse, l’échelle logarithmique des mailles des
tamis. (Bellahbib, 2015)
IV.6. récolte de données terrain
Pour la récolte des échantillons sur la partie marine on a utilisé : d’une benne Van Veen
preneuse pour le prélèvement des échantillons dans différentes stations de la zone et pour savoir
la profondeur de nos échantillons on a utilisé l’échosondeur de notre embarcation , pour se
positionner aussi on avait le DGPS, et pour l’embarcation c’est une pilotine qui a été assurée
par L’Entreprise Portuaire de Béjaia après intervention du CNL de Béjaia pour la partie marine
et des embarcations de pêcheurs pour les oueds.

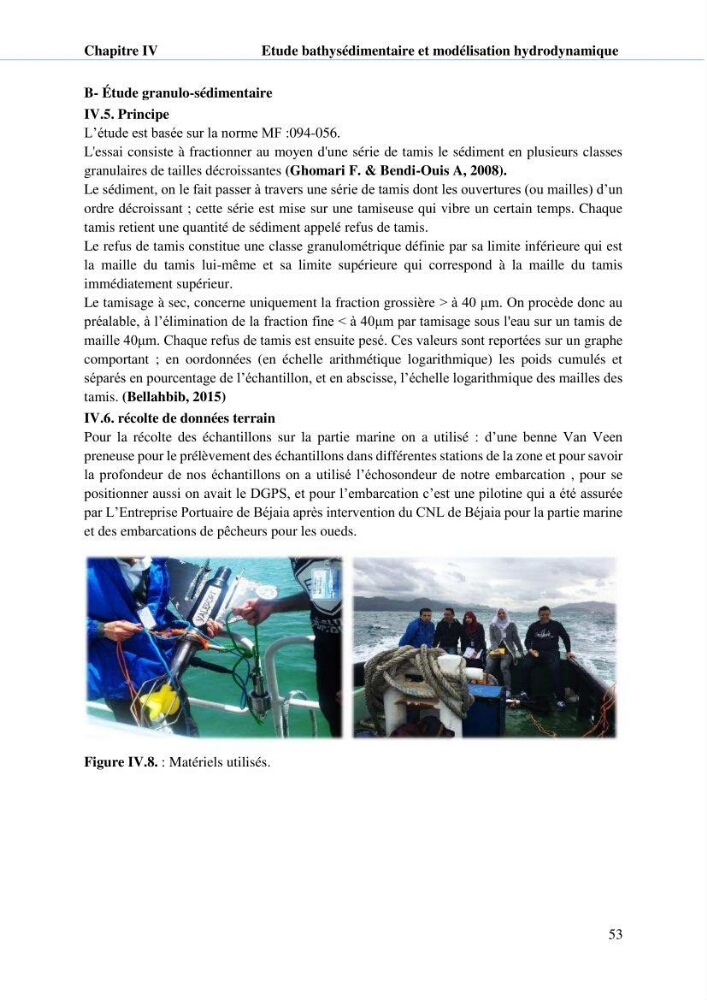

Figure IV.8. : Matériels utilisés.
