Annexes
111
vi. Ajouter une nouvelle Cross Section : Options > Add a new Cross Section
vii. Renseigner la distance à la station aval dans Downstream Reach Lengths
viii. Renseigner la section en travers dans Cross Section Coordinates les stations
correspond à la coordonnée horizontale prise depuis la rive gauche, l’écoulement se fait
dans la direction de l’écran.
ix. Renseigner les berges dans Main Channel Bank Stations : les placer comme étant égal
à la rive gauche et la rive droite
x. Fermer la fenêtre et vérifier le placement des cross-sections

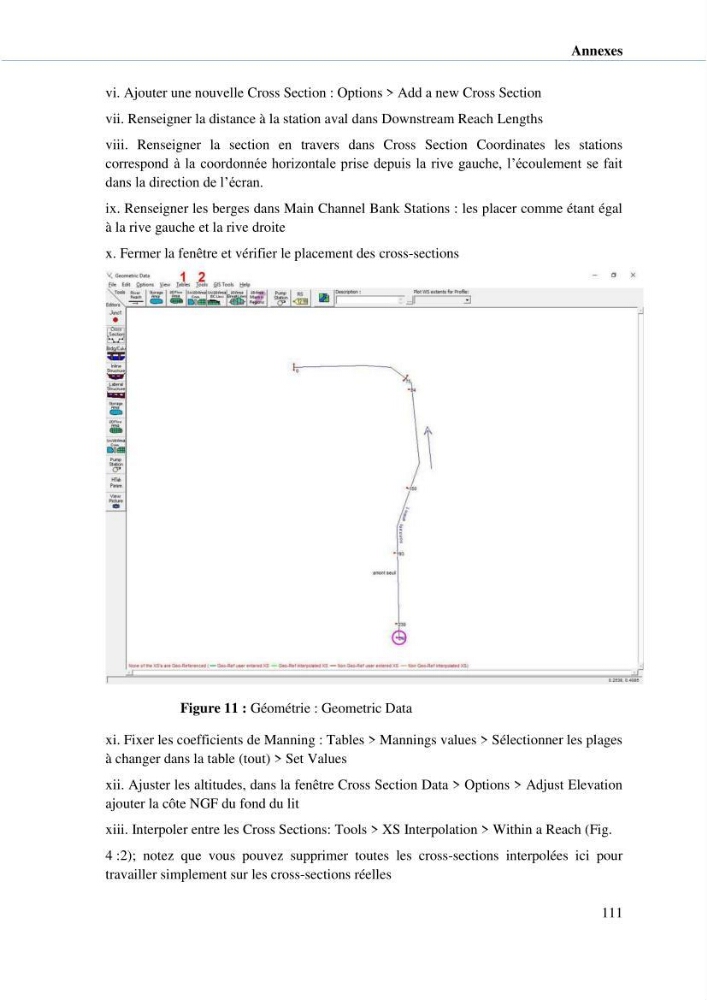

Figure 11 : Géométrie : Geometric Data
xi. Fixer les coefficients de Manning : Tables > Mannings values > Sélectionner les plages
à changer dans la table (tout) > Set Values
xii. Ajuster les altitudes, dans la fenêtre Cross Section Data > Options > Adjust Elevation
ajouter la côte NGF du fond du lit
xiii. Interpoler entre les Cross Sections: Tools > XS Interpolation > Within a Reach (Fig.
4 :2); notez que vous pouvez supprimer toutes les cross-sections interpolées ici pour
travailler simplement sur les cross-sections réelles
