Chapitre II : Matériel et méthodes 2018
36
c- Traitement des données
Les résultats du tamisage et des pesées ont été présentés sous forme de courbes cumulatives, dans lesquelles
ont été tracées sur un graphe semi-logarithmique en portant en ordonnées le pourcentage cumulé, et en
abscisses le diamètre du grain estimé en micron.
L’examen de ces courbes permet de calculer les indices granulométriques et de définir les paramètres qui
caractérisent la distribution granulométrique des sédiments.
La fraction fine : l’étude de la fraction fine représente le pourcentage des pélites qui consiste à
évaluer la fraction inférieure à 40 µm selon cette équation :
……..(8)
Les indices granulométriques
La médiane : correspond au diamètre du grain moyen représentant 50% du poids total du sédiment, elle est
déduite de la courbe cumulative.
Le grain moyen est l’expression de la force d’un courant (vent, eau), capable d’avoir mis en mouvement
l’ensemble d’un sédiment donné. (Chamley, 1987).
Les quartiles :
Le 1
er quartile (Q25): correspond au diamètre du grain représentant 25% en poids du sédiment.
Le 3
ème quartile (Q75) : correspond au diamètre du grain représentant 75% du sédiment.
Ces deux paramètres nous montrent la part des sédiments grossiers et des sédiments fins.
í µí±·í µí²(%) =
(í µí±·í µí² − í µí±·í µí²)
í µí±·í µí²
∗ í µí¿í µí¿í µí¿
Tamiseuse
Série de tamis
Balance

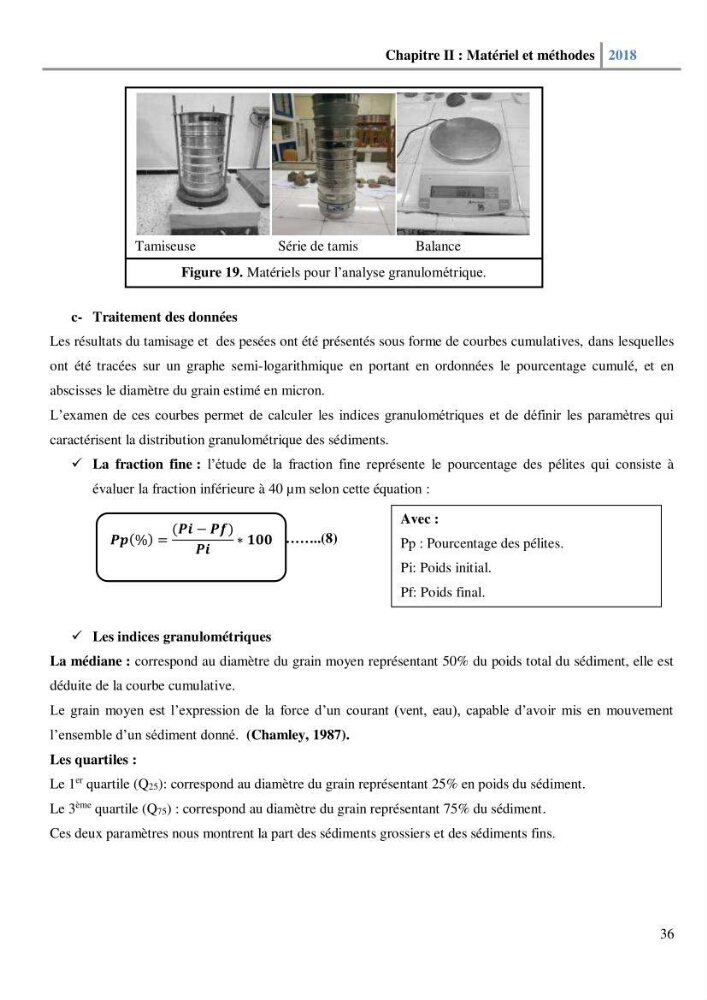

Figure 19. Matériels pour l’analyse granulométrique.
Avec :
Pp : Pourcentage des pélites.
Pi: Poids initial.
Pf: Poids final.
