CHAPITRE II: Matériels et Méthodes
21
II.2.1 Les composants du courantomètre 108 MKIII
II.2.1.1. Description de l'instrument
L'instrument contient des capteurs mécaniques et électroniques permettant de mesurer
aussi bien le courant que la densité, la pression, la conductivité, la salinité et la vitesse
du son dans le fluide.
II.2.1.2. Déploiement de l'instrument
Le courantomètre Vale port 108 MK III est mouillé à l'aide d'un câble électro-porteur
qui sert aussi bien à suspendre l'instrument et son alimentation en énergie et ainsi qu’à
la communication avec l'instrument immergée.
Nous observons dans la figure ci-après les différents éléments constituant le
courantomètre en question. Une fois que la structure du courantomètre est préparée,
celle-ci est attachée depuis le bateau à l'aide du câble électro-porteur pour établir une
connexion électronique entre l'appareil et le Datalog que nous verrons ci-après.

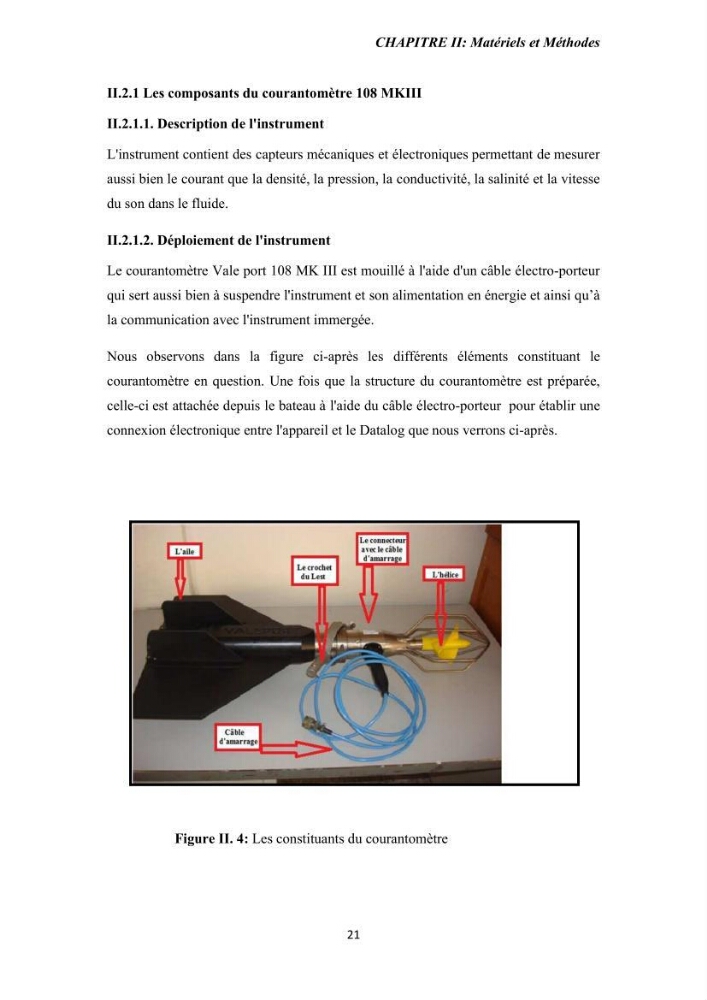

Figure II. 4: Les constituants du courantomètre
21
II.2.1 Les composants du courantomètre 108 MKIII
II.2.1.1. Description de l'instrument
L'instrument contient des capteurs mécaniques et électroniques permettant de mesurer
aussi bien le courant que la densité, la pression, la conductivité, la salinité et la vitesse
du son dans le fluide.
II.2.1.2. Déploiement de l'instrument
Le courantomètre Vale port 108 MK III est mouillé à l'aide d'un câble électro-porteur
qui sert aussi bien à suspendre l'instrument et son alimentation en énergie et ainsi qu’à
la communication avec l'instrument immergée.
Nous observons dans la figure ci-après les différents éléments constituant le
courantomètre en question. Une fois que la structure du courantomètre est préparée,
celle-ci est attachée depuis le bateau à l'aide du câble électro-porteur pour établir une
connexion électronique entre l'appareil et le Datalog que nous verrons ci-après.
Figure II. 4: Les constituants du courantomètre
