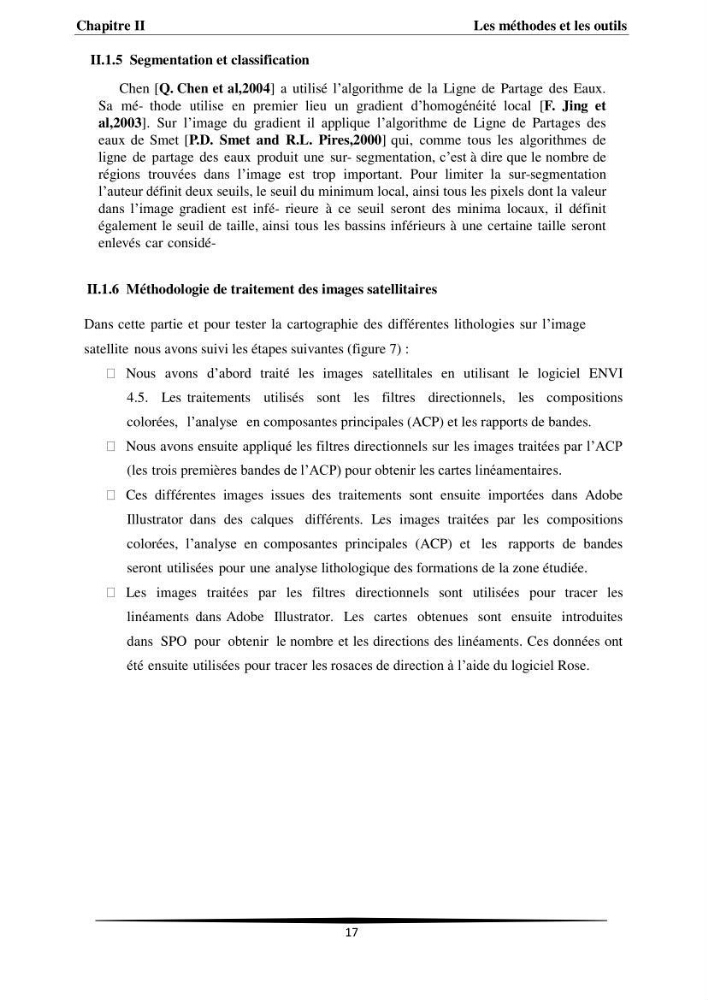

Chapitre II
Les méthodes et les outils
17
II.1.5 Segmentation et classification
Chen [Q. Chen et al,2004] a utilisé l’algorithme de la Ligne de Partage des Eaux.
Sa mé- thode utilise en premier lieu un gradient d’homogénéité local [F. Jing et
al,2003]. Sur l’image du gradient il applique l’algorithme de Ligne de Partages des
eaux de Smet [P.D. Smet and R.L. Pires,2000] qui, comme tous les algorithmes de
ligne de partage des eaux produit une sur- segmentation, c’est à dire que le nombre de
régions trouvées dans l’image est trop important. Pour limiter la sur-segmentation
l’auteur définit deux seuils, le seuil du minimum local, ainsi tous les pixels dont la valeur
dans l’image gradient est infé- rieure à ce seuil seront des minima locaux, il définit
également le seuil de taille, ainsi tous les bassins inférieurs à une certaine taille seront
enlevés car considéII.1.6 Méthodologie de traitement des images satellitaires
Dans cette partie et pour tester la cartographie des différentes lithologies sur l’image
satellite nous avons suivi les étapes suivantes (figure 7) :
Nous avons d’abord traité les images satellitales en utilisant le logiciel ENVI
4.5. Les traitements utilisés sont les filtres directionnels, les compositions
colorées, l’analyse en composantes principales (ACP) et les rapports de bandes.
Nous avons ensuite appliqué les filtres directionnels sur les images traitées par l’ACP
(les trois premières bandes de l’ACP) pour obtenir les cartes linéamentaires.
Ces différentes images issues des traitements sont ensuite importées dans Adobe
Illustrator dans des calques différents. Les images traitées par les compositions
colorées, l’analyse en composantes principales (ACP) et les rapports de bandes
seront utilisées pour une analyse lithologique des formations de la zone étudiée.
Les images traitées par les filtres directionnels sont utilisées pour tracer les
linéaments dans Adobe Illustrator. Les cartes obtenues sont ensuite introduites
dans SPO pour obtenir le nombre et les directions des linéaments. Ces données ont
été ensuite utilisées pour tracer les rosaces de direction à l’aide du logiciel Rose.
