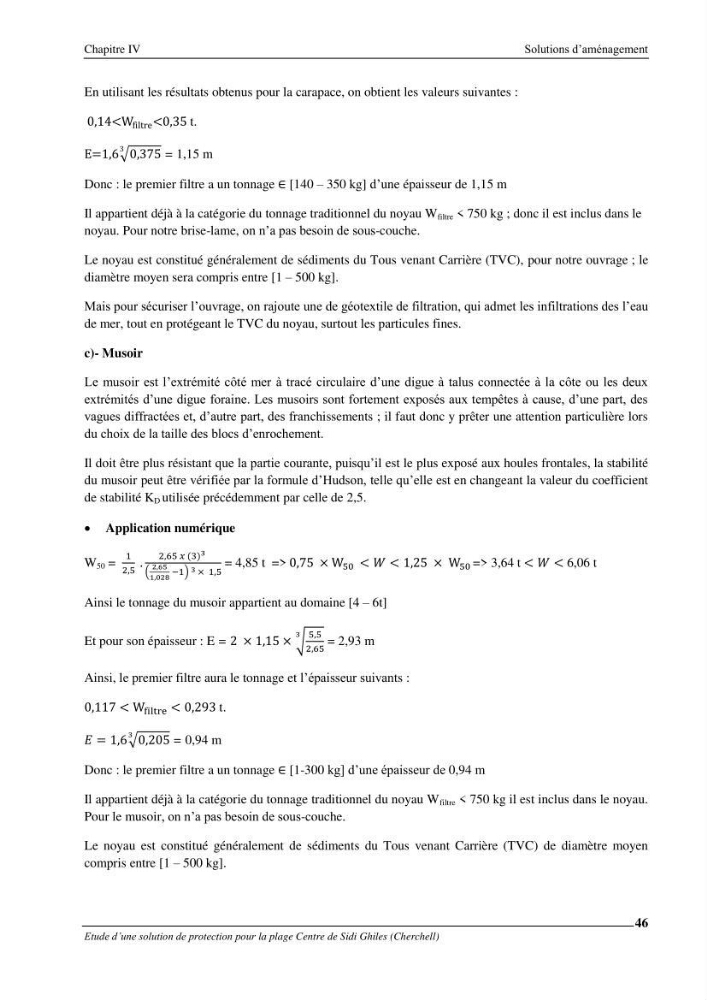

Chapitre IV
Solutions d’aménagement
46
Etude d’une solution de protection pour la plage Centre de Sidi Ghiles (Cherchell)
En utilisant les résultats obtenus pour la carapace, on obtient les valeurs suivantes :
t.
√
= 1,15 m
Donc : le premier filtre a un tonnage [140 – 350 kg] d’une épaisseur de 1,15 m
Il appartient déjà à la catégorie du tonnage traditionnel du noyau W filtre < 750 kg ; donc il est inclus dans le
noyau. Pour notre brise-lame, on n’a pas besoin de sous-couche.
Le noyau est constitué généralement de sédiments du Tous venant Carrière (TVC), pour notre ouvrage ; le
diamètre moyen sera compris entre [1 – 500 kg].
Mais pour sécuriser l’ouvrage, on rajoute une de géotextile de filtration, qui admet les infiltrations des l’eau
de mer, tout en protégeant le TVC du noyau, surtout les particules fines.
c)- Musoir
Le musoir est l’extrémité côté mer à tracé circulaire d’une digue à talus connectée à la côte ou les deux
extrémités d’une digue foraine. Les musoirs sont fortement exposés aux tempêtes à cause, d’une part, des
vagues diffractées et, d’autre part, des franchissements ; il faut donc y prêter une attention particulière lors
du choix de la taille des blocs d’enrochement.
Il doit être plus résistant que la partie courante, puisqu’il est le plus exposé aux houles frontales, la stabilité
du musoir peut être vérifiée par la formule d’Hudson, telle qu’elle est en changeant la valeur du coefficient
de stabilité K D utilisée précédemment par celle de 2,5.
Application numérique
W 50 =
(
)
= 4,85 t =>
=> 3,64 t
6,06 t
Ainsi le tonnage du musoir appartient au domaine [4 – 6t]
Et pour son épaisseur : E =
√
= 2,93 m
Ainsi, le premier filtre aura le tonnage et l’épaisseur suivants :
t.
√
= 0,94 m
Donc : le premier filtre a un tonnage [1-300 kg] d’une épaisseur de 0,94 m
Il appartient déjà à la catégorie du tonnage traditionnel du noyau W filtre < 750 kg il est inclus dans le noyau.
Pour le musoir, on n’a pas besoin de sous-couche.
Le noyau est constitué généralement de sédiments du Tous venant Carrière (TVC) de diamètre moyen
compris entre [1 – 500 kg].
