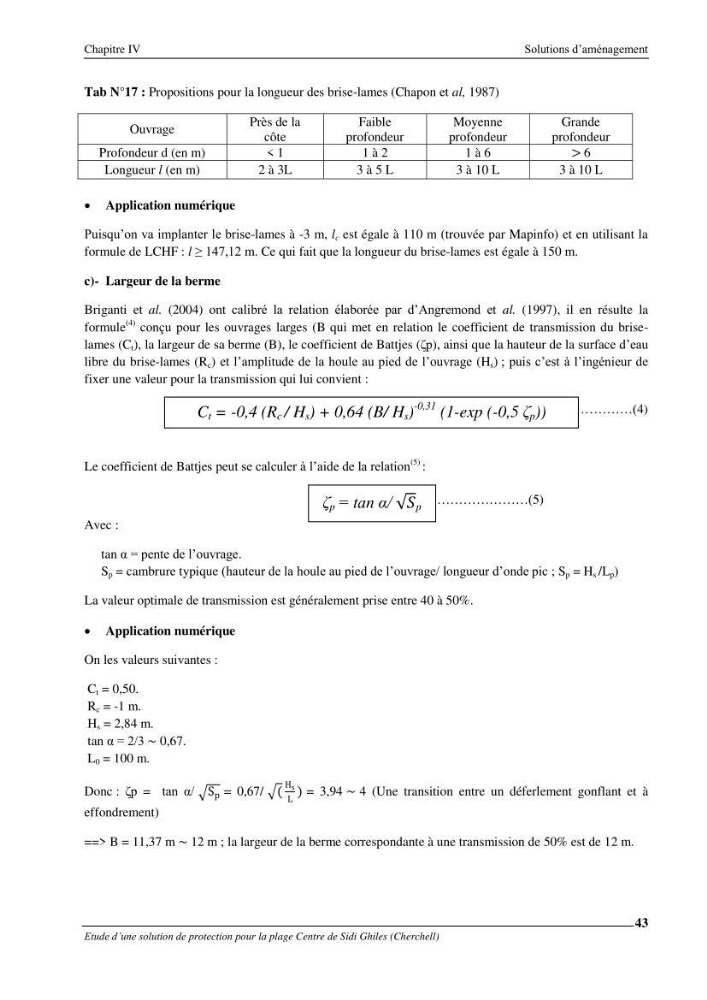

Chapitre IV
Solutions d’aménagement
43
Etude d’une solution de protection pour la plage Centre de Sidi Ghiles (Cherchell)
Tab N°17 : Propositions pour la longueur des brise-lames (Chapon et al, 1987)
Ouvrage
Près de la
côte
Faible
profondeur
Moyenne
profondeur
Grande
profondeur
Profondeur d (en m)
< 1
1 à 2
1 à 6
6
Longueur l (en m)
2 à 3L
3 à 5 L
3 à 10 L
3 à 10 L
 Application numérique
Puisqu’on va implanter le brise-lames à -3 m, l c est égale à 110 m (trouvée par Mapinfo) et en utilisant la
formule de LCHF : l ≥ 147,12 m. Ce qui fait que la longueur du brise-lames est égale à 150 m.
c)- Largeur de la berme
Briganti et al. (2004) ont calibré la relation élaborée par d’Angremond et al. (1997), il en résulte la
formule
(4) conçu pour les ouvrages larges (B qui met en relation le coefficient de transmission du briselames (C t ), la largeur de sa berme (B), le coefficient de Battjes (ζp), ainsi que la hauteur de la surface d’eau
libre du brise-lames (R c ) et l’amplitude de la houle au pied de l’ouvrage (H s ) ; puis c’est à l’ingénieur de
fixer une valeur pour la transmission qui lui convient :
Le coefficient de Battjes peut se calculer à l’aide de la relation
(5) :
Avec :
tan α = pente de l’ouvrage.
S p = cambrure typique (hauteur de la houle au pied de l’ouvrage/ longueur d’onde pic ; S p = H s /L p )
La valeur optimale de transmission est généralement prise entre 40 à 50%.
 Application numérique
On les valeurs suivantes :
C t = 0,50.
R c = -1 m.
H s = 2,84 m.
tan α = 2/3 0,67.
L 0 = 100 m.
Donc : ζp = tan α/ √ = 0,67/ √
= 3,94 4 (Une transition entre un déferlement gonflant et à
effondrement)
==> B = 11,37 m 12 m ; la largeur de la berme correspondante à une transmission de 50% est de 12 m.
ζ p = tan α/ √ p
C t = -0,4 (R c / H s ) + 0,64 (B/ H s )
-0,31 (1-exp (-0,5 ζ p ))
…………(4)
…………………(5)
